光耦电路中串联与并联电阻作用

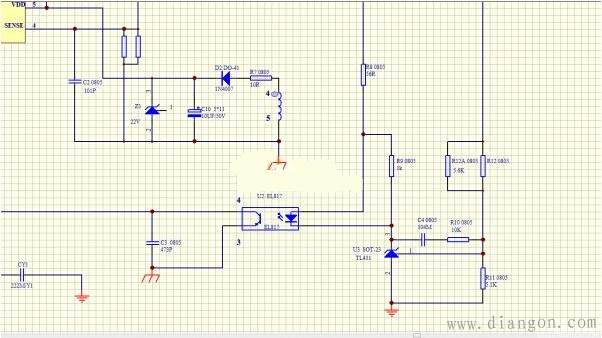

图1

图1是反激式电源电路图，那么在R8、R9这两个电阻的作用是什么?如果对R8和R9阻值调大或者调小分别对什么电性有影响?
首先对这两个电阻的作用进行讲解，R8的作用是限流，而R9是为了给TL431提供基础电流。光耦原边流过多大的电流，不是由R8决定的，R8只是限制流过原边的电流。如果电阻太小，很小的波动就会引起原边相对较大的电流，所以电路有可能不容易稳定。
电路正常工作以后，TL431的AK之间的电压不是固定的。想要了解这个问题首先就要对电路的工作原理有进一步的了解。
在电路稳定后，TL431的AK之间电压也稳定了，那么就是说，R8两端电压固定，如果有波动就相当于R8上有波动，自然对于相通的波动来说R8就越小，引起R8电流变化越大。而流过原边的电流的波动就有可能让电路工作不稳定。
光耦串联的电阻起到限流的作用，同时也影响增益(就是TL431输出电压变化对应电流的变化率)。并联的电阻，一般是为TL431提供一个基础电流，防止TL431工作到太接过关闭的区域(过小的电流值)。
