使用直流电流表测量直流电流时的正确接线方法
时间：2023-03-08作者：佚名
|
使用直流电流表测量直流电流时的正确接线方法如图所示。其中：图(a)所示为直流电流表的直接接入法；图 (b)所示为带外附分流器的直流电流表接入法。通常，直流电流表是用来测量电路中电流的大小的，直流电流表是串联接在被测电路中的。但必须注意：
(1)直流电流表的正极应与电源的正极接线端相连接。仪表的量程应为被测电流的1.2～2倍。
(2)在图 (b)中的电流I=电流表电流 电阻R中流过的电流。电阻R在这里起分流作用。

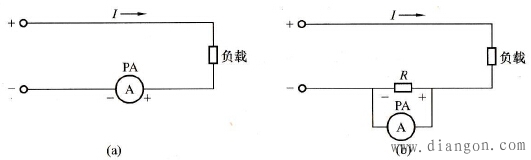

 图 直流电流表常用接线线路
(a)直接接入法；(b)带外附分流器的接入法 |
