DC/DC转换器电路设计原理

DC-DC就是直流-直流变换，一般有升压(BOOST)、降压(BUCK型)两种。降压式DC/DC变换器的输出电流较大，多为数百毫安至几安，因此适用于输出电流较大的场合。降压式DC/DC变换器基本工作原理电路如下图所示。VT1为开关管，当VT1导通时，输入电压Vi通 过电感L1向负载RL供电，与此同时也向电容C2充电。在这个过程中，电容C2及电感L1中储存能量。当VT1截止时，由储存在电感L1中的能量继续向 RL供电，当输出电压要下降时，电容C2中的能量也向RL放电，维持输出电压不变。二极管VD1为续流二极管，以便构成电路回路。输出的电压Vo经R1和 R2组成的分压器分压，把输出电压的信号反馈至控制电路，由控制电路来控制开关管的导通及截止时间，使输出电压保持不变。

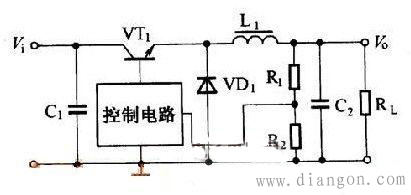

DC/DC变换器基本工作原理图
