光耦合器电路设计

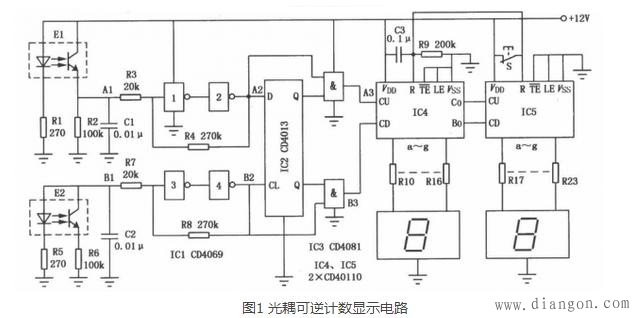

　　首先要为大家分享的，是一种利用光耦合器设计的可逆计数显示电路，该电路图的电路系统如下图图1所示。

　　在图1所展示的这种光耦合器可逆计数显示电路中，其系统主要利用光耦器件作为光传感器进行制作，完成后可对不同运行方向的物件进行自动加减计数，适用于自动流水生产物件进行计数统计。

　　该电路系统的工作原理可以总结为：在这一可逆计数显示电路中，所选择的光耦器件为反射式光耦器件，红外发光二极管和光敏三极管里35°夹角封装为一体，其交点在距光耦合器5mm处。当该电路接通并进行工作时，红外发光二极管发出的红外光若被前方的物件遮挡，则红外光反射回来并被光敏三极管所接收使光敏三极管导通。若光耦器件前方没有物件，则光敏三极管处于截止状态。

　　接下来要为大家分享的第二个光耦合器电路设计方案，是利用光电耦合器组成的高压稳压电路系统，这一高压稳压电路系统设计如下图图2所示。

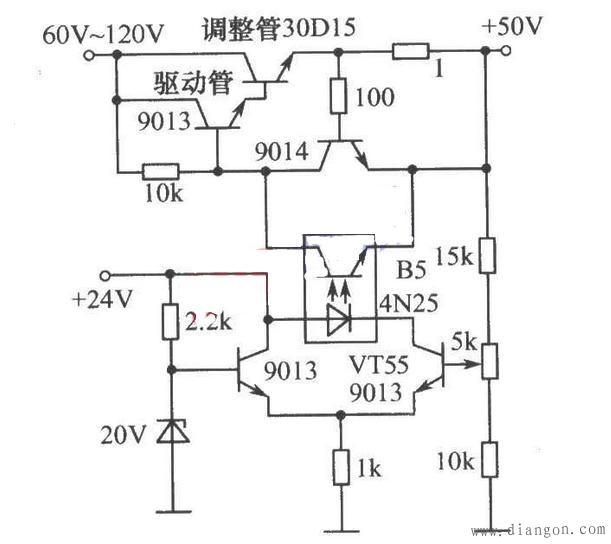

　　图2 光电耦合器组成的高压稳压电路

　　在图2所展示的基于光耦合器的高压稳压电路系统中，通常驱动管需要采用耐压较高的晶体管(图中驱动管型号为9013)。这一电路系统的工作原理可以总结为：当稳压电路内的输出电压增大时，VT55的偏压增加，B5中发光二极管的正向电流增大，使光敏管极间电压减小，调整管be结偏压降低而内阻增大，使输出电压降低。反之，使输出电压升高，从而保持输出电压的稳定。
