示波器测试晶振的正确方法

　　晶振波形一般是正弦波或者方波，当输出波形是方波时，一般上升沿比较抖，且包含了较多的高频信号，这个时候就要保证测试的带宽足够，理论值是带宽是被测信号频率的2倍，实际测试方波时带宽应该是被测信号频率的10倍。

　　除了带宽之外，在测试晶振时，还有一点应该重点注意：晶振对电容负载较敏感，探头电容相对较大，相当于一个很重的负载并联在晶振电路中，容易导致电路停振而得不出正确的测量结果。

　　所以在进行晶振测试的时候，需要保证足够的带宽和较小的输入电容。

　　示波器测试晶振的正确方法

　　首先我们来回答标题的问题，用200M示波器绝对可以测试10M晶振的波形，可是为什么测出来的波形是图1的形状呢？

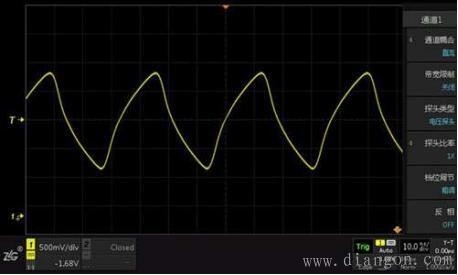

　　图1 失真的晶振波形

　　这是因为在测试的时候，探头选择了×1档位，ZDS2000系列标配的ZP1025S探头在×1档时带宽为10MHz，输入电容为55 pF±10 pF，由此导致了波形的失真。

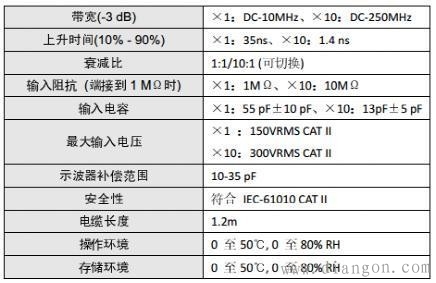

　　表1 ZP1025S技术参数表

　　让我们将探头档位调为×10档，此时探头带宽为250MHz，输入电容为13pF±5 pF，我们来看看此时的波形吧。

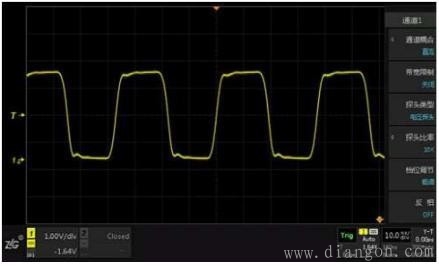

　　图2 正确的晶振波形

　　为了提高信号保真度，还应使用探头标配的接地弹簧代替接地鳄鱼夹就近接地。

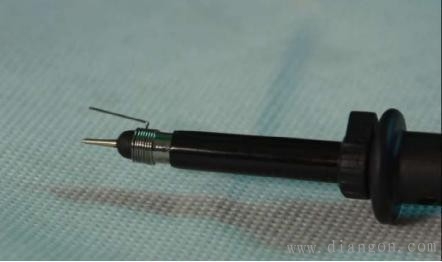

　　图3 标配接地弹簧

　　大家在使用示波器进行测试的时候，除注意示波器的设置之外，还要注意当前探头的档位，不同的档位对应不同的参数，合适的才是最好的！
