试电笔查找电气设备断路故障部位方法
时间：2023-03-08作者：佚名
|
使用试电笔查找电气设备断路故障部位十分方便，此法是根据试电笔指示的亮暗程度来确定故障点的。例如某电气控制线路如图所示，其中KA为电磁铁线圈，SA为控制开关，KA1～KA3为继电器触点。如故障属SA闭合后，电磁铁不工作，则就可用试电笔碰触各点来查找故障点。

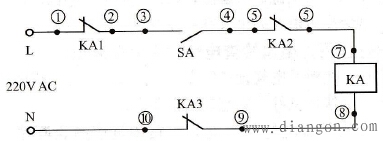

图 用试电笔测某电气控制线路示意图
(1)若在①～⑧点上测试，试电笔可点亮，⑨、⑩点不亮，则故障为⑧与⑨点之间的连接导线有断路处。
(2)若在①～⑤点上测试，试电笔可点亮，⑥～⑩点不亮，则故障为KA2触点接触不良。
(3)若开关SA尚未闭合，但用试电笔测①～⑦点均点亮，而③～⑩点不亮，则说明电气线路有两处故障：SA内部短路且电磁铁KA的绕组（或连接线）开路。 |
