低压变频器谐波产生机理和治理方法

在电力系统中存在着各种各样的谐波源，谐波源是指向公用电网注入谐波电流或在公用电网中产生谐波电压的电气设备，谐波源存在最多的是变流装置等设备。

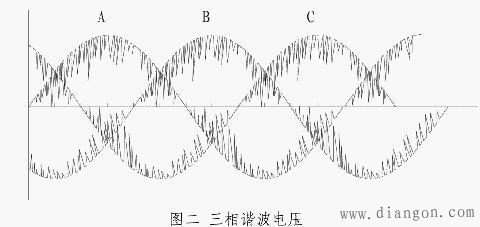

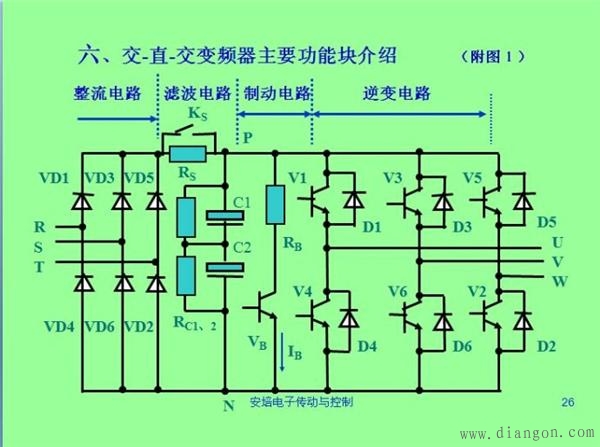

　　谐波产生通常有两种，一是在变频器的输入侧产生，其原理是在电源侧有整流回路的都产生因其非线性引起的谐波。二是在变频器的输出侧产生谐波，其原理是在逆变电路中，对于电压型电路来说，输出电压是矩形波。对电流型电路来说，输出电流是矩形波。矩形波中含有较多的谐波。由此，有人总结为电网中存在的谐波，主要在于电力系统中存在各种非线性元件。
　　为减小变频器产生的谐波对电网的影响，造成电网越来越多的谐波污染，变频器生产厂家非常注重谐波的治理，深圳安邦信变频器厂家就是其中之一。在变频器系列产品中，谐波率永远控制在国家标准内，低于5%，目前用于谐波治理的方法有两种，一是加装交流电抗器和直流电抗器。二是加装滤波器。这两种谐波治理方法是目前最普遍也最有效的方法。

　　
　　下面分别对这两类谐波治理方法原理进行分析：
　　1、加装交流电抗器和直流电抗器。当变频器使用在配电变压器容量大于500kva，且变压器容量大于变频器容量的10倍以上，则在变频器输入侧加装交流电抗器。而当配电变压器输出电压三相不平衡且不平衡率大于3%时，此时需加装交流电抗器。
　　2、加装无源滤波器：将无源滤波器安装在变频器的交流侧，无源滤波器由l、c、r元件构成谐波共振回路，当lc回路的谐波频率和某一次高次谐波电流频率相同时，即可阻止高次谐波流入电网。
　　3、加装有源滤波器：有源滤波器通过对电流中高次谐波进行检测，根据检测结果输入与高次谐波成分具有相反相位电流，达到实时补偿谐波电流的目的。与无源滤波器相比具有高度可控性和快速响应性，有一机多能特点。且可消除与系统阻抗发生谐振危险。
