空调器中换热器结构原理

空调器中换热器（亦称为热交换器）只有蒸发器和冷凝器，是空调器中三大核心部件（庄缩机、换热器和风机）之一。提高它们的换热效率，可以明显减小尺寸，降低空调器的重量与制造成本，所以是当前空调器主要研究内容。

冷凝器有多种形式。水冷式冷凝器有卧式壳管式，水冷套管式；风冷式（又称空冷式）主要有肋片管式（即翅片管式）。

在家用空调器中一般都采用风冷式肋片管式冷凝器。冷凝器在分体式空调器中与压缩机一起装于室外机组中；在窗式空调器中则装于靠近室外的一侧；在热泵型空调器中，风冷式冷凝器在冬季作蒸发器用。蒸发器在小型空调器中一般采用直接蒸发式，其结构与风冷式冷凝器相同。在热泵型空调器中，蒸发器与冷凝器实际上已成为可以互相变换的热交换器。

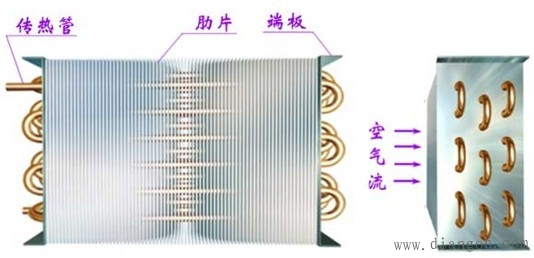

风冷式肋片管式换热器一般由传热管，肋片和端板三部分组成，通常都是紫铜管上涨接铝肋片，组成整体肋片管束式．其中传热管排列方式为等边三角形排列。

整体肋片管束式换热器

产品基本结构参数见下表

传热管的材料为紫铜管，肋片的材料为纯铝箔。因为纯铝导热系数高，塑性好，冲孔翻边不易出现裂纹，同时纯铝抗大气腐蚀性能好。在一些空气污染比较严重的地区，对室外使用的空冷冷凝器的肋片，应进行阳极化处理，以提高抗腐蚀性能。

由于蒸发器的片距间有凝露水不断流下，所以蒸发器的片距通常比冷凝器的大。肋片片距小，可使换热器单位容积换热量增加，但片距过小，会使空气流动的流动阻力大大增加，使风机风量降低，反而使换热量减少。

肋片型式有平肋片，波纹肋片和冲缝肋片。

肋片型式示意图

肋片所以设计成各种形状，主要是为了增加空气侧面的换热面积及换热系数，以提高肋片管束式换热器的传热性能。

目前我国房间空调换热器大多采用波纹铝肋片。它比平肋片刚性好，肋片表面不易积灰，传热面积比平肋片增加约9％，同时由于肋片上的波纹形，增强了空气扰动，破坏了层流边界层，换热系数比平肋片提高20％。
