变频器液晶显示屏显示功能
时间：2023-03-08作者：佚名
|
有的变频器配置了能显示4行13字的液晶显示屏，使用户更便于监视与检索。其显示功能大致如下：
1．运行中的显示
(1)运行状态显示。如图1a所示，它显示了变频器是由外接输入端的信号来控制的( EXT)、输入端子STF处于接通状态、正在正转(FWD)、工作频率是50Hz。

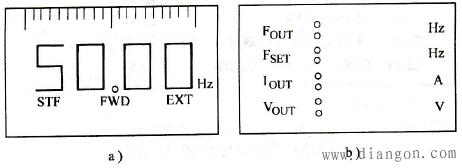

 图1 运行中的液晶显示
a)运行状态b）数据检索
(2)运行中的数据检索。如图1b所示，它可以同时显示4项运行数据。
2．预置中的显示
(1)部分功能显示。如图2a所示，它可以同时显示4项功能码及其内容。

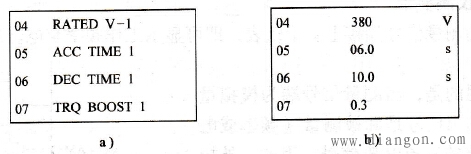

 图2 预置中的液晶显示
a)部分功能显示b）数据确认
(2)设定数据确认可以同时检验4项设定的数据，如图2b所示。
3．输入/输出状态的显示
(1)外接端子的状态显示。例如各输入端的状态可由图3a所示的画面清楚地显示出来。同样，它也可以显示各输出端的状态，如图3b所示。
(2)输出数据显示。显示外接测量信号端的输出数据，以便检验外接仪表是否准确。
4．故障显示。可显示跳闸原因、跳闸瞬间的运行数据，以及在此之前的若干次的跳闸原因等，如图4所示。

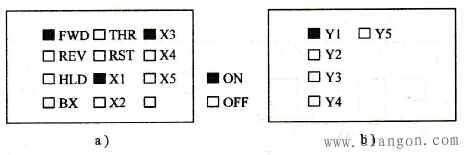

 图3 输入/输出状态显示
a)输入端的状态b）输出端的状态

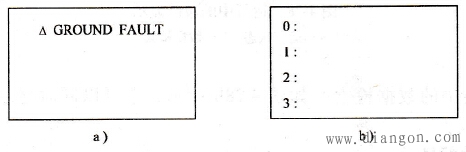

 图4 故障显示
a)跳闸原因b）故障史 |
