三极管共基极基本放大电路

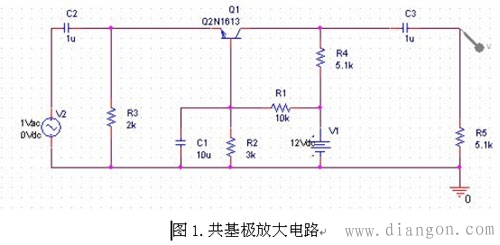

共基极放大电路是一种电流放大倍数略小于1，而电压放大倍数大，其输入信号Vi 由E极输入，输出信号Vo 由C 极输出。输入与输出信号与共集极放大器模式一样，不会发生相位颠倒的情形。即输出与输电压同相，同时其输入电阻小，输出电阻大。共基极放大电路特别突出的优点在于晶体管的截止频率，较之共射电路晶体管的截止频率提高了(1 β)倍，故共基极电路有更高的工作频率，适用于宽频带放大电路、高频谐振放大器等，共基极电路在高频电路中应用是很广泛的。

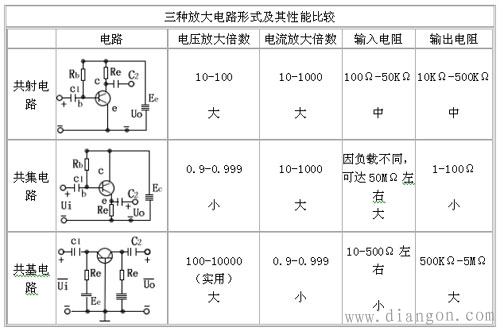

下表是晶体管三种基本放大器的性能比较.

共基极放大电路中，输入信号是由三极管的发射极与基极两端输入的，再由三极管的集电极与基极两端获得输出信号因为基极是共同接地端，所以称为共基极放大电路。
　　共基极放大电路具有以下特性：
　　1、输入信号与输出信号同相；
　　2、电压增益高；
　　3、电流增益低（≤1）；
　　4、功率增益高；
　　5、适用于高频电路。
　　共基极放大电路的输入阻抗很小，会使输入信号严重衰减，不适合作为电压放大器。但它的频宽很大，因此通常用来做宽频或高频放大器。在某些场合，共基极放大电路也可以作为“电流缓冲器”（Current Buffer）使用。
