桥架制作安装规范

时间：2023-03-08作者：佚名

1 一般规定
1．1　本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设
1．2　电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

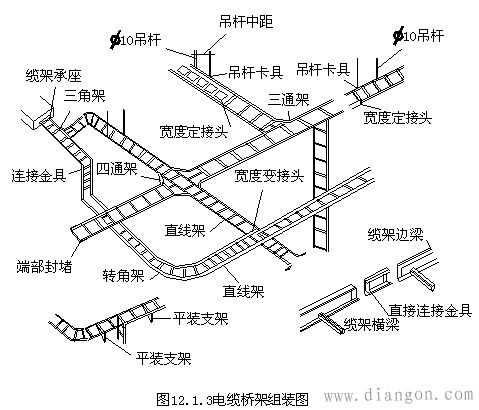

1．3　由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图12.1.3

1.4　金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:
１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；
２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm²；
３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5　电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6　电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备
2．1　技术准备:
１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板；伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。但在施工中，支、吊架和桥架的选择应依设计或工程布置条件选择。
5.托盘、梯架的宽和高度，应按下列要求选择:
(1)电缆在桥架内的填充率，电力电缆不应大于40%；控制电缆不应大于50%。并应留有一定的备用空位，以便今后为增添电缆用；
(2)所选托盘、桥架规格的承载能力应满足规定。其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载；
(3)工作均布荷载下的相对挠度不宜大于1/200。
托盘、梯架直线段，可按单件标准长度选择。单件标准长度一般规定为2、3、4、6m。托盘、梯架的宽度与高度常用规格尺寸系列如表12.2.4-1

表12.2.4-1　　　　　　　　　　　钢制托盘、梯架常用规格表

宽度mm 高度mm	40	50	60	70	75	100	150	200
100	△	△	△	△
200	△	△	△	△	△	△
300	△	△	△	△	△	△
400		△	△	△	△	△	△	△
500			△	△	△	△	△	△
600				△	△	△	△	△
800					△	△	△	△
1000						△	△	△
1200							△	△

　注:符号△表示常用规格。
各类弯通及附件规格，应适合工程布置条件，并与托盘、梯架配套。
支、吊架规格选择，应按托盘、梯架规格层数、跨距等条件配置，并应满足荷载的要求。
钢制桥架的表面处理方式，应按工程环境条件、重要性、耐久性和技术经济性等因素进行选择。一般情况宜按表12.2.4-2选择适用工程环境条件的防腐处理方式。当采用表中“T”类防腐方式为镀锌镍合金、高纯化等其它防腐处理的桥架，应按规定试验验证，并应具有明确的技术质量指标及检测方式。
　表12.2.4-2　　　　　　　　　　　　　表面防腐处理方式选择

环境条件					防腐层类别
类型			代号	等级	Q 涂漆	D 电镀锌	P 喷涂粉末	R 热浸镀锌	DP	RQ	T 其它
类型			代号	等级	Q 涂漆	D 电镀锌	P 喷涂粉末	R 热浸镀锌	复合层		T 其它
户内	一般	普通型	J	3K5L、3K6	○	○	○				由设计决定
	0类	湿热型	TH	3K5L	○	○	○	○
	1类	中腐蚀性	F1	3K5L、3C3	○	○	○	○	○	○
	2类	强腐蚀性	F2	3K5L、3C4			○	○	○	○
户外	0类	轻腐蚀性	W	4K2、4C2	○	○		○	○	○
户外	1类	中腐蚀性	WF1	4K2、4C3		○		○	○	○

　　注:符号“○”表示推荐防腐类别。
6.桥架的外观检查
桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。托盘、梯架板材厚度应满足表2.2.6的规定。表面防腐层材料应符合国家现行有关标准的规定。
　　　表2.2.6　　　　　　　托盘、梯架允许最小板材厚度

托盘、梯架宽度（㎜）	允许最小厚度（㎜）
< 400	1.5
400～800	2.0
> 800	2.5

热浸镀锌的托盘、桥架镀层表面应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌（直径2mm以上）等缺陷，不得有影响安装的锌瘤。螺纹的镀层应光滑，螺栓连接件应能拧入。
电镀锌的锌层表面应光滑均匀，致密。不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。
喷涂应平整、光滑、均匀、不起皮、无气泡水泡。
桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
桥架螺栓孔径，在螺杆直径不大于M16时，可比螺杆直径大2mm。
螺栓连接孔的孔距允许偏差:同一组内相邻两孔间距±0.7mm,同一组内任意两孔间距±1mm;相邻两组的端孔间距±1.2mm。
7.膨胀螺栓:应根据允许拉力和剪力进行选择；可按计划验收，丝扣应完好无损。
8.电缆应有合格证和“CCC”认证标志，并应有“CCC”认证复印件；每盘电缆上应标明规格、型号、电压等级、长度及出厂日期电缆相应完好无损。
9.电缆外观完好无损，铠装无锈蚀、无机械操作，无皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。电缆端头密封良好。
10.其它附属材料；电缆标示牌、油漆、汽油、封铅、硬脂酸白布带、橡皮包布、黑包布、塑料绝缘带等均应符合要
12．3 施工工艺
12．3．1　电缆桥架安装施工工艺
1.电缆桥架安装工艺流程:
