电阻的标称及识别方法

电阻的参数

电阻最主要的参数是阻值和额定功率。额定功率为电阻在电路中允许消耗的最大功率（P P ＝ U

I I） ） 。电阻的额定功率也有标称值，常用的有 1/8 、 1/4、 、1/2 、1 1 、2 2 、3 3 、5 5 、 10 、 20 瓦等。选用电阻的时候，要留一定的余量，选标称功率比实际消耗的功率大一些的电

阻。比如实际负荷 1/4 瓦，可以选用 1/2 瓦的电阻，实际负荷 荷3 3 瓦，可以选用5 5 瓦的电阻。

一个电阻，它所称的阻值称为标称阻值，单位为 Ω 。 标称值严格按照国际或国家标准标注。按不同的误差大小，其标称值在1 1 ～ 10 之间的数量也不一样。

误差为± ±5 5 ％时， 1 1 ～ 10 之间有标称值 24个。（ E24 系列）

误差为± ± 10 ％时， 1 1 ～ 10 之间有标称值 12个。（ E12 系列）

误差为± ± 20 ％时， 1 1 ～ 10 之间有标称值6 6个。（ E6 系列）

阻值标示方法

直接法：用数字和单位直接标示阻值的方法，

通常 Ω 可 省略。如 4.7K。 。文字符号法：用数字与特殊符号组合，常见符

号有 M 、K K 、R R 。如 4K7 ， 1R9。

数字表示法：常见于贴片电阻，用3 3 ～4 4 位整数表示阻值，单位为 Ω 。（前 2 ～ ～ 3 3 位表示有效值，末位表示倍率）如 102 ＝ 1000 Ω， ， 1001＝ ＝1000 Ω 。

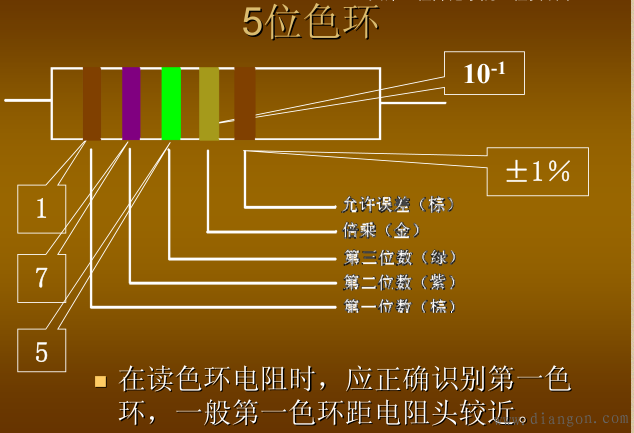

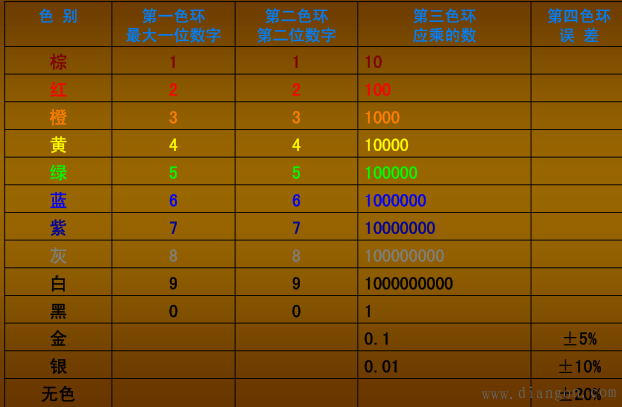

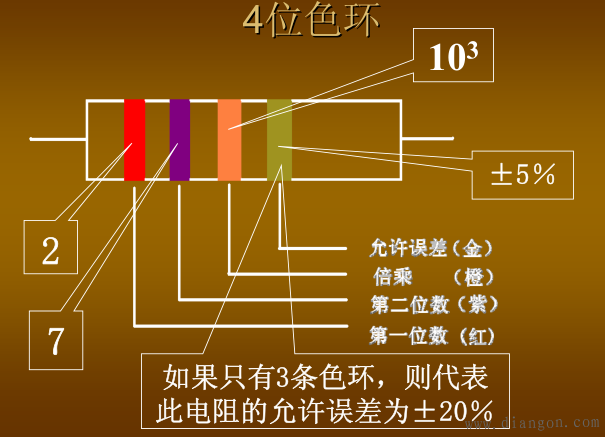

色环表示法：用不同颜色的色环在电阻表面上

标志出电阻主要参数的方法。

其他事项

在电路图中电阻器和电位器的单位标注规则。阻值在兆欧以上，标注单位 M 。比如1 1 兆欧，标注 1M ； 2.7 兆欧，标注

2.7M。

阻值在1 1 千欧到 100 千欧之间，标注单位k k 。比如 5.1千 千欧，标注 5.1k ； 68 千欧，标注 68k。 。

阻值在 100 千欧到1 1 兆欧之间，可以标注单位k k ，也可以标注单位 M 。比如 360 千欧，可以标注 360k ，也可以标注0.36M。 。

阻值在1 1 千欧以下，可以标注单位 Ω ，也可以不标注。比如 5.1 欧，可以标注 5.1 Ω 或者 5.1 ； 680 欧，可以标注680 Ω 或者 680 。. 7. 电阻的使用常识。要根据电路的要求选用电阻的种类和误差。在一般的电路中，采用误差10% ，甚至 20% 的碳膜电阻就可以了。电阻的额定功率要选用等于实际承受功率 1.5~2 倍的，才能保证电阻耐用。 电阻在装入电路之前，要用万用表欧姆档核实它的阻值。安装的时候，要使电阻的类别、阻值等符号容易看到，以便核实。
