阻抗和导纳、电路的相量图

1、阻抗

无源一端口电路，其端口电压相量与电流相量的比值定义为一端口电路的阻抗

式中为阻抗角，阻抗Z是复数，它还可表示为

式中称为Z的电抗分量。

如果无源一端口电路分别为单个元件R、L、C，它们的阻抗分别为

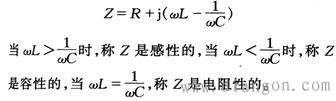

RLC串联电路如图所示，电路阻抗

2、导纳

无源一端口电路，其端口电流相量与电压相量的比值定义为一端口的导纳

如果无源一端口电路分别为单个元件R，L或C，它们的导纳分别为

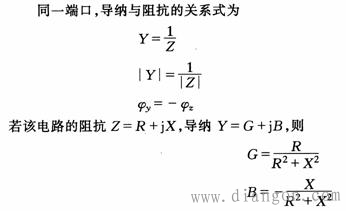

3、阻抗与导纳的关系

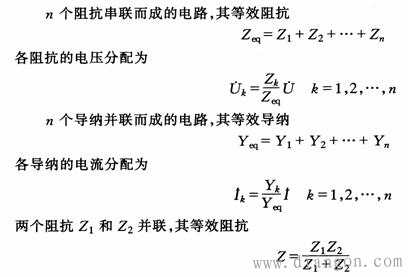

4、阻抗、导纳的串、并联

两阻抗的分流公式为
