单相功率表测量电气设备的功耗值图解
时间：2023-03-08作者：佚名
|

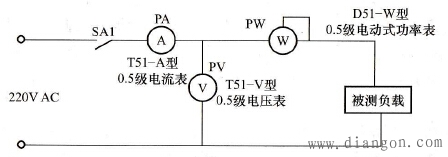

采用单相功率表测量电气设备的功耗值的接线示意图如图所示。电流和电压表的接人及监测是为了保护功率表PW。测量方法如下：
图 单相功率表测量功耗值接线图
(1)将PV的量程开关置于300V挡。
(2)先将PA的量程开关置于电流最大挡，然后根据被测电流逐渐降至合适挡。但在转换量程开关时，应断开SA1开关。
(3)根据PV和PA的量程确定PW的量程，并将其接入电路。
(4)闭合SA1，即可由PW读取相应的数值。注意：应根据PA的指示值不断变换PW的量程。
上述测量线路的接法仅适用于测量电源阻抗较小的电气设备功耗值。对于测量电源阻抗较大的电气设备功耗值，应采用功率表电压线圈前提的形式。 |
