三相异步电动机定子绕组短路检查和故障排除方法
时间：2023-03-08来源：佚名
|
在检查运行中的电动机绕组短路故障时，当电动机停车之后迅速拆开电动机，直接观察绕组线圈有无烧灼焦痕、变色之处。另外还可将电动机空转一段时间后马上拆开电动机，直接用手摸线圈发热情况，发生匝间短路处温度较高，焦烟味较浓。
还可用短路侦察器检查(见图)。短路侦察器是一个铁心线圈，相当于一个开口变压器。检查时将其放在被测线圈的铁心槽口上。侦察器的线圈接上电源后产生磁通，它在铁心磁路中闭合。这时侦察器的线圈相当于变压器的一次侧线圈，而被测电动机绕组线圈相当于变压器的二次侧线圈。若被测线圈无短路故障，相当于变压器空载状态，侦察器线圈中的电流很小；若线圈短路，则此时相当于变压器二次侧处于短路状态，侦察器线圈电流变大，因此可检查出线圈短路。就这样通过侦察器线圈的电流大小，可以找到电动机绕组的短路故障点。

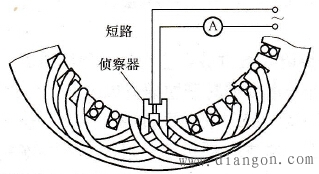

 图 用短路侦察器检测定子绕组短路故障 |
