三相异步电动机重绕修理之前需要做哪些准备工作
时间：2023-03-08作者：佚名
|
重绕修理之前必须详细记录好电动机的铭牌数据、绕组数据、铁心数据等，以便重绕时制作绕组和绝缘材料、嵌线、接线以及试验时参考。
(1)记录电机铭牌数据。电动机的铭牌数据包括型号、功率、额定电压、额定电流、接法、转速、绝缘等级等(见图所示)。

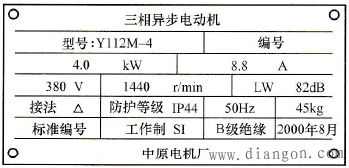

 图 三相异步电动机铭牌
记录铭牌数据的目的是为了以后便于核对和查找相关的技术资料。另外，通过电动机的铭牌我们也可以了解到电动机的使用条件，技术等级，运行要求等。
(2)记录绕组数据。电动机的绕组数据包括绕组形式、并绕根数、绕组节距、线圈数、并联支路数、导线直径、绕组匝数等，并且绘出绕组展开图和接线图。
记录好绕组数据是重新制作和绕制绕组关键，直接关系到维修质量的好坏。
(3)记录线圈尺寸。拆除旧绕组时，保留一个完整的不变形的线圈，作为制作线圈模型的参考，按这只线圈量好其各部分的尺寸，尤其要记好线圈端部伸出铁心的长度等。 |
