兆欧表使用方法和应注意事项
时间：2023-03-08作者：佚名
|
1、兆欧表使用方法
①兆欧表放置平稳牢固，被测物表面擦干净，以保证测量正确。
②正确接线：兆欧表有三个接线柱：线路(L)、接地(E)、屏蔽(G)。根据不同测量对象，进行相应接线，如图1、图2所示。测量线路对地绝缘电阻时，E端接地，L端接于被测线路上；测量电机或设备绝缘电阻时，E端接电机或设备外壳，L端接被测绕组的一端；测量电机或变压器绕组间绝缘电阻时先拆除绕组间的连接线，将E、L端分别接于被测的两相绕组上；测量电缆绝缘电阻时E端接电缆外表皮（铅套）上，L端接线芯，G端接芯线最外层绝缘层上。

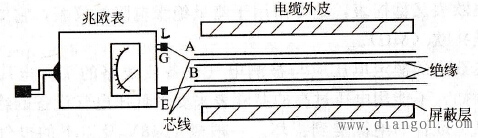

 图1 电缆芯线间绝缘电阻测量
③由慢到快摇动手柄，直到转速达120r/min左右，保持手柄的转速均匀、稳定，一般转动1min，待指针稳定后读数。
④测量完毕，待兆欧表停止转动和被测物接地放电后方能拆除连接导线。

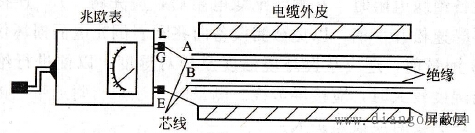

 图2 电缆芯线对地绝缘电阻测量
2、兆欧表使用注意事项
①正确地选择兆欧表并进行充分的检查。
②测量前，应切断被测设备的电源，并对被测设备进行充分的放电，保证被测设备不带电。用兆欧表测试过的电气设备，也要充分放电，以确保安全。
③被测对象的表面应清洁、干燥，以减小测量误差。
④兆欧表与被测设备间的连接线应用单根绝缘导线分开连接，应使用专用测量线。两根测试线不可缠绞在一起，也不可与被测设备或地面接触，以避免导线绝缘不良而引起误差。
⑤测量时，摇动手柄的速度由慢逐渐加快，并保持在120r/min左右的转速，测量1min左右，待读数稳定下来才是准确的结果。如果被测设备短路，指针指零，应立即停止摇动手柄，以防表内线圈发热而损坏仪表。
⑥测量电解电容器的介质绝缘电阻时，应按电容器耐压的高低选用兆欧表，注意电容器的正极接“L”，负极接“E”，不可反接，否则会使电容器击穿。
⑦测量电感性或电容性设备时，例如大容量电动机、电力电容器、电力电缆等，除测前须放电，测量完毕后也应充分放电后再拆线。测量时“L”线的处理应遵循“先摇后接，先撤后停”的原则。
⑧被测电缆停电后应采取必要的安全技术措施，被测电缆的另一端应有人看守或装设临时遮拦，挂警告牌。
⑨当兆欧表没有停止转动和被测物没有放电前，不可用手触及被测物的测量部分，或进行拆除导线的工作。在测量大电容量的电气设备绝缘电阻时，在测定绝缘电阻后，应先将“L”连接线断开，再降速松开手柄，以免被测设备向兆欧表倒充电而损坏仪表。
⑩测量前，还应掌握环境温度及相对湿度，以便进行绝缘分析，当湿度较大时，应接屏蔽线。测量时，注意与附近带电体的安全距离，必要时应设监护人。
⑪防止无关人员靠近，人体不得接触被测端和兆欧表上的接线端。测量时，测试人员应注意与周围带电体保持安全距离，应远离大电流导体和强磁场。
⑫禁止在有雷电时或邻近有高压设备时使用兆欧表，以免发生危险。 |
