车床电气控制系统中常用低压电器

时间：2023-03-08作者：佚名

1、转换开关
转换开关又称组合开关(图1)，常用于机床控制电路中，作为电源控制开关。常用的HZl0系列转换开关的额定电压有50Hz、220V和380V两种，额定电流分别有6A、10A、25A、60A和100A等多种。其中，HZ表示组合开关。
转换开关一般用于照明、电热电路时，其额定电流应等于或大于控制电路中各负载电流的总和。若用来控制电动机时，转换开关的额定电流一般取额定电流的1.5～2.5倍。

图1 HZ10系列转换开关
2、熔断器

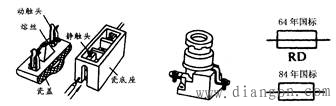

熔断器(图2)主要用作短路保护。当电路短路时，电流急剧增大，熔体过热而熔断，使线路或电气设备脱离电源，起到保护作用，是一种具有保护功能的低压电器。常用的有RCl系列瓷插式和RLl系列螺旋式。
在机床电气控制线路中，常用的熔断器有RLl系列螺旋式。R表示熔断器，L表示螺旋式。RLl系列式熔断器的额定电压为500V，额定电流lA、2A、……、15A等。

图2 熔断器
3、交流接触器
接触器(图3)是一种适用于远距离频繁接通和分断交直流电路的电器。它是利用电磁铁吸引力配合动作，而使触头闭合和断开的一种电器。在机床电气控制线路中，用它来接通或断开电动机的电源和控制电路的电源。
在机床电气控制线路中，常用的接触器系交流接触器，主要有cJo和CJl0系列。其中，C表示接触器，J表示交流。
CJb系列交流接触器主触头的额定电流有10A、20A、40A和75A等，辅助触头的额定电流为5安，吸引线圈的额定电压有50Hzll0V、127V、220V和380V多种。

图3 各种系列交流接触器
4、热继电器
电动机在实际运行中，常遇到过载的情况。若过载电流过大或过载的时间过长，就会使电动机内绕组烧毁。为了充分发挥电动机的过载能力，又保证电动机的正常工作，以及电动机绕组不致于因过载而烧毁，于是就采用热继电器作为电动机的过载保护。

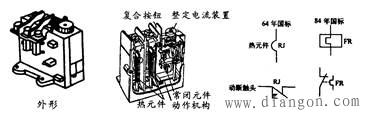

热继电器(图4)主要由热元件、动作机构、触头系统、复位按钮和整定电流装置组成。热元件有两块，是热继电器接受过载信号部分，由双金属片和绕在双金属片外面的电阻丝组成，使用时通过接线柱串联在被保护电路中；当电动机过载时，流过电阻丝的电流增大，从而使电阻丝发热过量并将热量传给双金属片，双金属片受热弯曲，推动动作机构使常闭触头断开，常开触头闭合，从而完成了将过载信号转换成电信号的过程。
热继电器有两相结构、三相结构和三相带端相保护装置等三种类型。适用于长期工作或间断长期工作的一种交流电动机的过负荷保护，通常与交流接触器一同使用。
在机床电气控制线路中，常用的热继电器有JR0和JRl6系列。其中，J表示继电器，R表示热。

图4 热继电器
5、按钮
按钮是一种以短时间接通或分断小电流的电器，它不直接去控制主电器的通与断，而在控制电路中发出“指令”去控制接触器、继电器等电器，再由它们去控制主电路。

图5 各种系列按钮
控制按钮(图5)有各种结构形式，可满足不同的需要。如保护式：有保护外壳以防偶然触及带电部分；指示灯式：在表按钮标准透明彩色的按钮帽内装有信号灯作为信号指示；旋钮式：旋动旋钮使触头动作，且在几个旋动位置上都有相应的触头闭合或断开；钥匙式：按钮上带有钥匙以防误操作：紧急式：装有突出的蘑菇形按钮帽，以便紧急操作。在机床电气控制电路中，常用的按钮有LA2系列、LAl0系列、LAl8系列和LAl9系列等。其中，L表示主令电器，A表示按钮。

按钮标准见表1。
6、行程开关
行程开关(图6)又称为限位开关，它的作用与按钮相同，只是其触头的运作不是靠手动操作，而是利用生产机械的某些运动的挡铁碰撞其滚轮使触头动作来实现接通或分断某些电路使之达到一定的控制目的。

图6 行程开关电气图形符号
行程开关动作的传动装置一般有旋转式和按钮式，根据控制电路中控制逻辑的需要，有的行程开关在被机械运动部件碰撞过后，能自动复位，有的则不能。行程开关一般都有一副常开触头和一副常闭触头。
行程开关在交直流控制电路中，主要用于机床自动控制、限制运动机构动作或程序控制。
安装在实习用车床安全保护装置上的行程开关是如图5-2所示的几XKl系列行程开关。
7、空气断路器

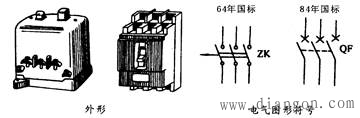

空气断路器(图7)，又称空气开关。空气断路器是一种用来保护交直流低压电网内电气设备，使之免受过电流、逆电流、短路和欠电压等不正常的危害，同时也可用于不频繁起动电动机以及操作或转换电路之用。
空气断路器按其结构形式可分为塑壳式(又称装置式)和框架式(又称万能式)两类。常用的塑壳式空气断路器有DZ4系列、DZ5系列、DZl0系列，常被应用于照明、动力配电装置中，有时也可用于不频繁地直接起动电动机。常用的框架式空气断路器有DW5系列和DWl0系列，常被用于变(配)电站以及电流为200A以上的配电装置中。
如图(7)所示的是一般实习车间内配电箱广泛采用的DZ5—20型空气断路器，主要由三个部分组成：触头及灭弧装置，其作用是接通和分断电路并同时消除电弧；操作机构，其作用是操作触头接通和分断；保护系统，其作用是当电路中出现异常情况时，自动分断触头，切断电路。
