色环电阻对照表_色环电阻读数方法

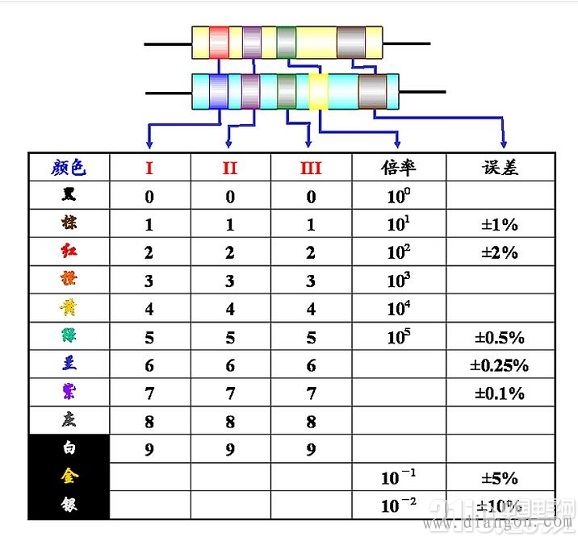

色环电阻也就是常见的直插电阻，根据色环的数量一般分为四色环和五色环。每个色环所代表的含义各不相同，如下图所示。

四色环读数方法

四色环读数方法

第一个色环：第一个有效数字;

第二个色环：第二个有效数字;

第三个色环：表示倍率;

第四个色环：表示误差，即精度;

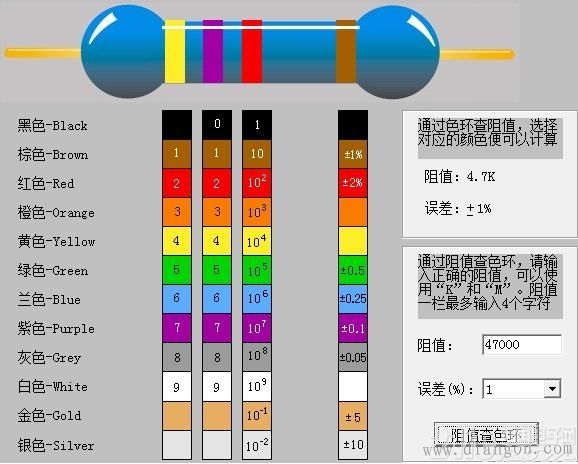

四色环举例：

四色环举例

第一个色环：黄色，代表4;

第二个色环：紫色，代表7;

第三个色环：红色，代表10的平方;

第四个色环：棕色，代表±1%;

所以，这个电阻的阻值为47×10^2=4700Ω=4.7K欧姆，误差为±1%。

五色环读数方法

第一个色环：第一个有效数字;

第二个色环：第二个有效数字;

第三个色环：第三个有效数字;

第四个色环：表示倍率;

第五个色环：表示误差，即精度;

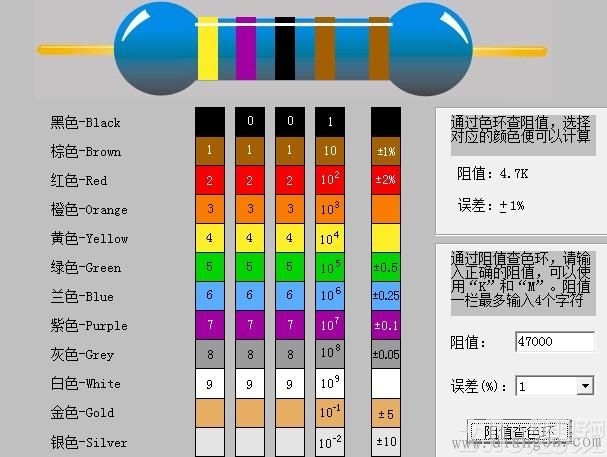

五色环举例：

五色环举例

第一个色环：黄色，代表4;

第二个色环：紫色，代表7;

第三个色环： 黑色，代表0;

第四个色环：棕色，代表10;

第五个色环：棕色，代表±1%;

所以，这个电阻的阻值为470×10=4700Ω=4.7K欧姆，误差为±1%。

对于色环电阻的读数方法，大家只做个了解就可以了，现实当中没有人会去记忆色环所代表的数值，而且现在很多色环的颜色打的都不标准从而给辨识带来了干扰。如果你在现实生活中遇到一个不借助任何工具而只通过色环就可以正确读出阻值的人，那就喊他大神吧。
