什么是低压电器触头系统？触头系统的作用和结构
时间：2023-03-08作者：佚名
|
触头作为电器的执行机构，起着接通和分断电路的重要作用，必须具有良好的接触性能，故应考虑其材质和结构设计。对于电流容量较小的电器，如机床电气控制线路所应用的接触器、继电器等，常采用银质材料作触头，其优点是银的氧化膜电阻率与纯银相近，与其他材质（比如铜）相比，可以避免因长时间工作，触头表面氧化膜电阻率增加而造成触头接触电阻增大。
要求触头的导电、导热性能良好。触头系统的结构如图所示，可分为桥式和指式两种。
(1)桥式触头
桥式触头又分为点接触式和面接触式。图 (a)所示是两个点接触的桥式触头，图5-3 (b)所示是两个面接触的桥式触头，均为两个触头串于同一条电路中，电路的接通与断开由两个触头共同完成。点接触型适用于电流不大且触头压力小的场合；面接触型适用于大电流的场合。
(2)指形触头
图(c)所示为指形触头，其接触区为一直线，触头接通或分断时产生滚动摩擦，利于去掉氧化膜。此种形式适用于通电次数多、电流大的场合。

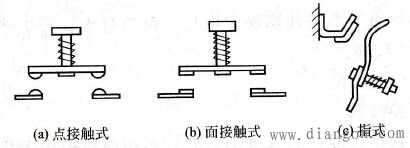

 图 触头系统的结构
为了使触头接触的更加紧密，以减小接触电阻，并消除开始接触时产生的振动，在触头上装有接触弹簧，在刚接触时产生初压力，并且随着触头闭合触头压力增大。 |
