西门子PLC的FLOOR指令关闭说明和应用举例
时间：2023-03-08作者：佚名
|
plc的FLOOR指令符号
 表1为FLOOR转换指令说明表。
表1 FLOOR转换指令说明表
FLOOR（实数舍去小数点后的尾数转换为最接近又比实数小的双整型数）指令，读输入参数IN的内容，是一个浮点数，并转换成双整型数（32位），该双整型数是最接近输入浮点数但是又比浮点数小的双整型数。转换结果由输出参数OLTT输出。如果转换出现溢出，则ENO将置成“0”。
表2为FLOOR转换指令对状态位的影响。
表2 FLOOR转换指令对状态位的影响

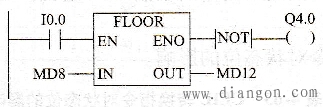

如图2所示，如果输入I0.0的信号状态为“1”，读MD8的值，作为实数将应用FLOOR指令转换成双整型数，转换的结果存放在MD12内。如果有溢出出现，或指令没有执行(I0.0=0)，则输出Q4.0置成“1”。
 图2 FLOOR转换指令应用举例 |
