如何判断变压器同名端（相位）

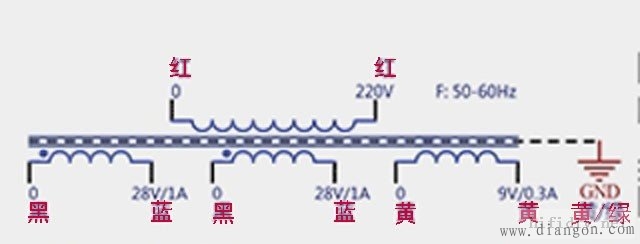

一般，变压器在使用时如果需要区分同名端的话，在制作的时候都会要求标记出来。同名端在电路原理图上通常用一个“*”来表示或者一个点来表示。在制作变压器的过程中，同名端即指不同线圈的线头，或者线尾（线圈的绕向必须相同）。同名端的判定对某些特殊的应用情况有重要意义，在进行电压串、并联的时候也有重要的意义，只有先判定好了同名端之后才能进行串并联。对于变压器上有同名端标记的情况来讲很简单，只要根据标记连接即可。

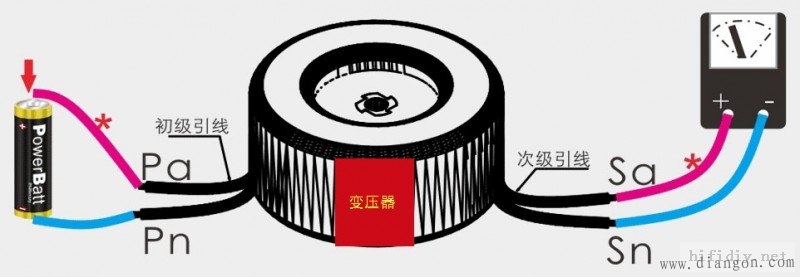

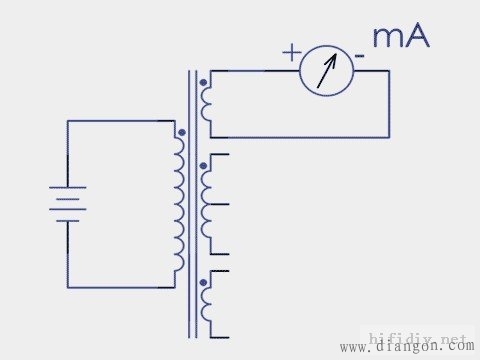

如果什么标记都没有了，可以自行判断，现场老工人经常说的“花进花出”的意思是初级侧电流从某端流进，次级侧电流就从同极性端流出。所以你用1.5V电池的负 极接至初级侧的Pn端，次级侧万用表直流电压档（或毫安档）的正端接于变压器Sa端，表的负端接于Sn端，当电池的正极接通变压器初级侧Sa端的一瞬间，表计指针应该正方向摆动（即电流从Sa经过万用表流向Sn),那么就说明Pa和Sa是同极性端。因为极性端在图纸上都用星花“*”表示，所以为了好记就有“花进花出”一说。如果碰到变压器有多组电压的，也是一样的判断方法。根据测试的结果将同名端一一标记，即可得到想要的结果。
