运算放大器噪声增益

　　在我们平时的设计中很少用到噪声增益这个概念，因为它通常并不是多么的重要，忽略它对我们的设计也不会造成太大的影响，所以我们很少考虑它。但是有些时候我们常常在这个问题上出错，这时我们就要认真考虑一下了。

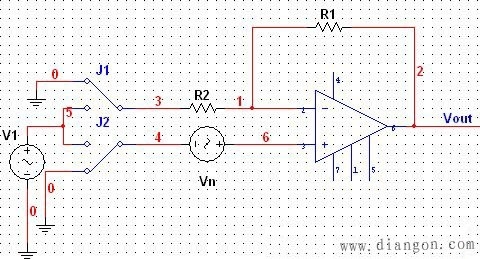

　　来看这样的一个电路：

　　首先我们把两个开关都拨到上面的时候称为CASE1，都拨到下面的时候称为CASE2。这也就是我们平时所说的同相放大电路和反向放大电路。

　　在CASE1的情况下,信号增益为1 R1/R2,在CASE1的情况下,信号增益为-R1/R2,这两个电路的反馈是一样的，反馈系数都是R2/(R1 R2)，所以他们的噪声增益都是(R1 R2)/R2。

　　而增益带宽积的表达式为GBP=Gn*B,所以两种情况下的带宽是一样的。这里我们可以看出，这对反向放大器是很不利的。信号放大了R1/R2倍，带宽却减小了1 R1/R2倍。

　　所以当我们在设计运放电路时，在增益带宽积的问题上只考虑电路的噪声增益就可以了，而与电路的放大模式无关。

　　分析模拟电路必须认识到：什么增益、稳定性、带宽之类，都是电路自身的内因,而输入信号一类的是外因。所以同相放大器和反相放大器其实是一个电路，两者的带宽其实应该完全一样，那一点点差异是别的原因。同相放大器和反相放大器归一，才有了所谓的噪声增益。
