接近开关的使用

接近开关(Proximity switch)又称无触点行程开关，如下图所示。主要用来进行检测位置，是指当物体与其接近到设定医离时就可以发出“动作”信号的开关，它无须和物体直接接触，是反映某种状态的开关。它除可以完成行程控制和限位保护外，还是一种非接触型的检测装置，可用于变频计数器、液面控制等。特点是工作可靠、寿命长、功耗低、操作频率高以及适应恶劣的工作环境等。

接近开关的使用

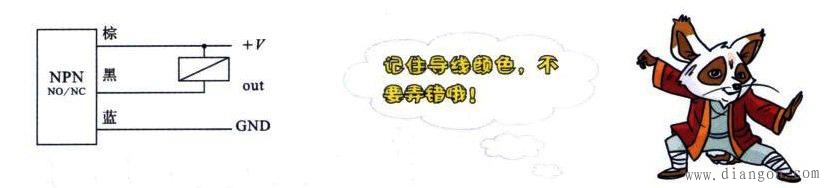

在THWSKW一2A中所使用的接近开关的型号是三线制NPN常开型。当接近开关检测到档块时，就会有限位信号或参考点减速信号产生。接线方法如图1所示。

图1 接近开关的接线

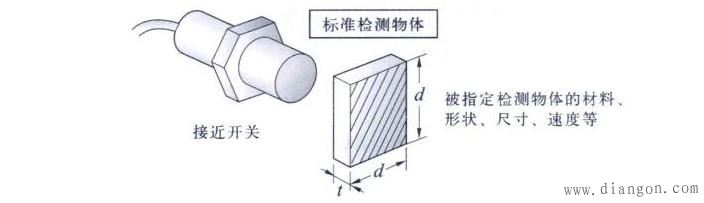

无论是哪一种接近开关，在使用时都必须注意被检测物的材料、形状、尺寸、运动速度等因素，如图2所示。

图2 接近开关的使用场合

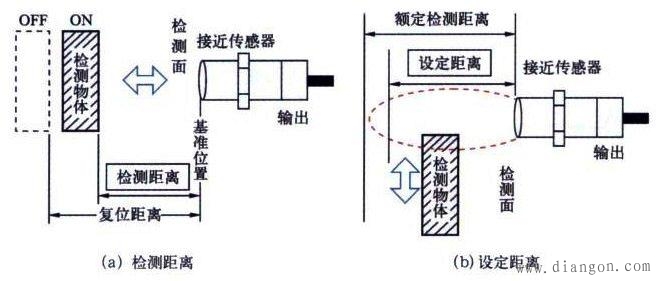

在接近开关安装与选用中，必须认真考虑检测距离、设定距离，保证THWSKW一2A上的接近开关可靠动作。安装距离注意说明如图3所示。

图3 安装距离注意说明
在一些精度要求不是很高的场合，接近开关可以用来产品计数、测量转速甚至是旋转位移的角度。但在一些要求较高的场合，往往用光电编码器来测量旋转位移或者间接测量直线位移。
