plc三地控制一盏灯

在生活中我们可以通过双控开关设计电路为两地控制一盏灯，我们可以用plc设计程序进行多地控制一盏灯或其它设备。用什么样的程序计较简单呢？

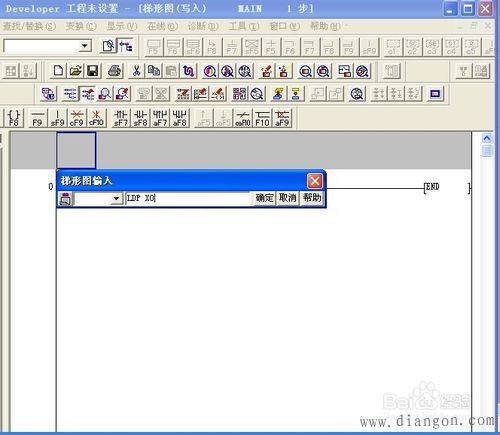

首先需要输入上升沿脉冲，作为其中一个开关的输入：LDP X0。

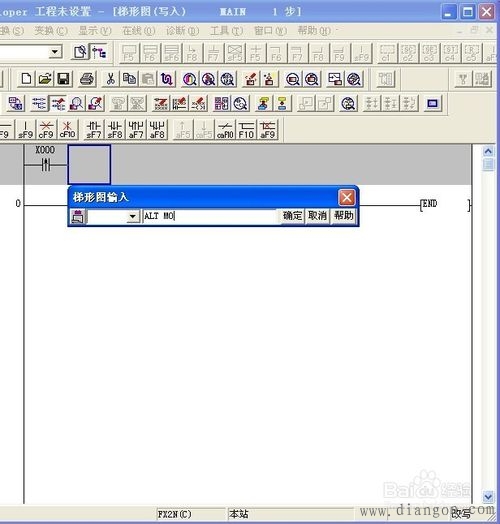

在X0的上升沿脉冲后双击鼠标，在梯形图输入窗口输入交替输出指令：ALT M0。

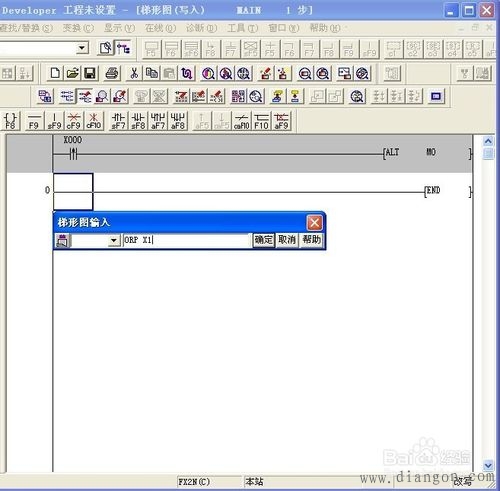

在X0上升沿脉冲触点下方可以并联多个开关输入，并联时输入：ORP X1。

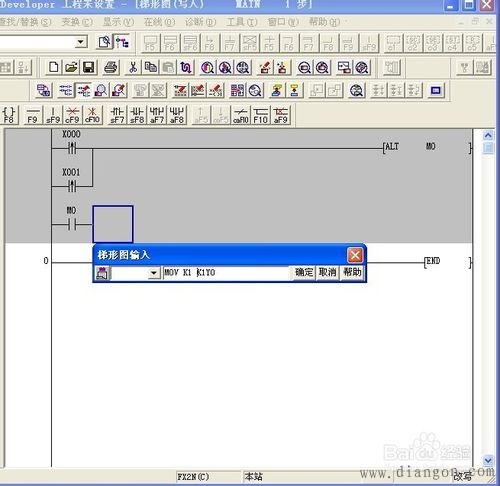

然后通过交替输出的M0触点控制位组合元件Y的输出。程序的主要目的就是通过交替指令对位组合元件Y进行传送0或1。传送0时Y0关闭，传送1时Y0打开。

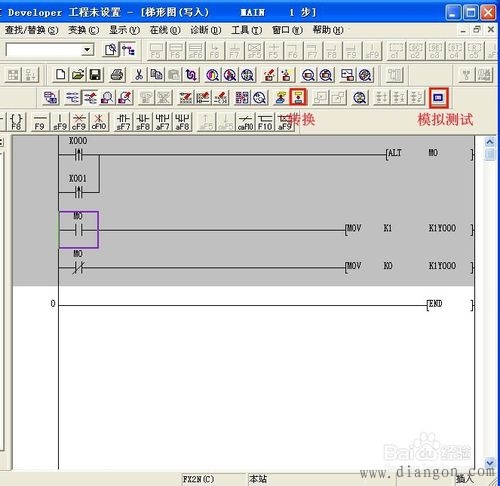

程序编写后按转换按钮进行编译，然后按模拟测试按钮将程序写入模拟PLC。

点击模拟测试窗口的菜单启动，然后选择继电器内存监视。
在监视窗口选择软元件，然后选择位软元件X。

这时通过按X0或X1就可控制Y0的输出与断开。

注意事项
如果使用位组合元件后会影响Y3~Y0的使用。
