接触器触头的开距和超程如何调整
时间：2023-03-09作者：佚名
|
触头开距e是指触头处于完全断开位置时，动、静触头间的最短距离，如图 (a)所示。其作用是保证触头断开之后有必要的安全绝缘间隔。超程c是指接触器触头完全闭合后，假设将静触头移开时动触头能继续移动的距离，如图 (c)所示。其作用是保证触头磨损后仍能可靠地接触，即保证触头压力的最小值。当超程不符合规定时，应更换新触头。

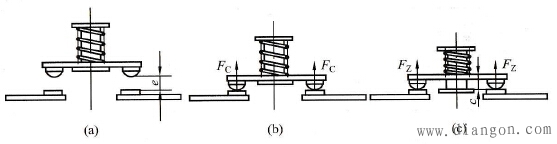

 图 触头的结构参数
(a)断开位置；(b)刚接触时；(c)闭合状态
接触器经拆卸或更换零部件后，应对触头的开距和超程等进行调整，使之符合要求。如图所示的直动式交流接触器，其触头的开距e与超程c之和等于铁心的行程s。对这种接触器，只需卸下底板，增减铁心底端的衬垫即可改变铁心的行程，从而改变触头的超程。 |
