继电器实物图_继电器图形文字符号
时间：2023-03-09来源：佚名
|
按线圈电流种类不同分有：交流继电器和直流继电器。在设备中使用的继电器是24V直流继电器，如图共有2组常开和常闭触点，接线方法如图所示。 在接线时大家注意继电器底座和继电器插针的对应关系。

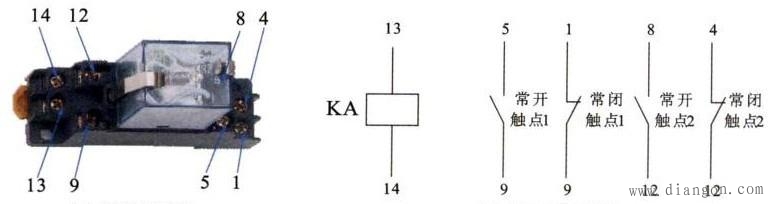

（a）继电器实物图 （b）继电器图形符号 |
