星三角启动电路原理图解
时间：2023-03-09作者：佚名

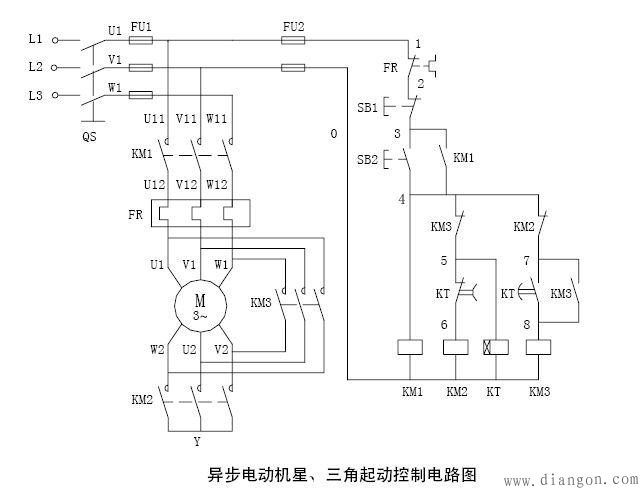

 上图所示为异步电动机、星三角起动控制电路图，此种接法只适合于电动机正常运行时为三角型联接。 所需主要元器件：三个交流接触器，一个热继电器，一个时间继电器，启动、停止按钮各一，熔断器两个
三个接触器作用：一个为主电路接通电源，一个为Y型启动，一个为△启动。
时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。
热继电器作用：提供过载保护。
熔断器作用：为电动机提供短路保护。
 这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面图示。

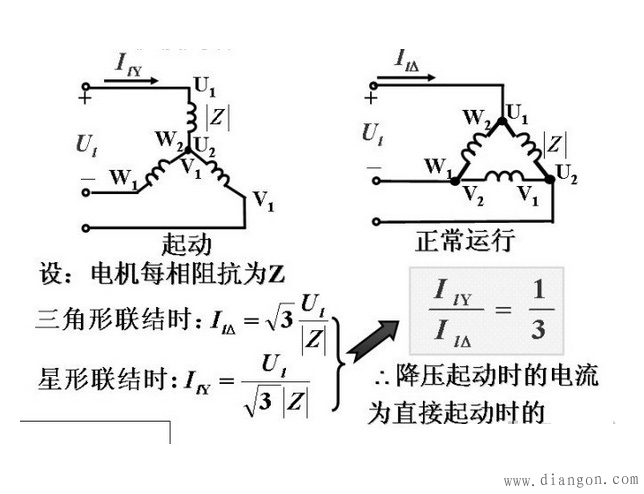

 可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。

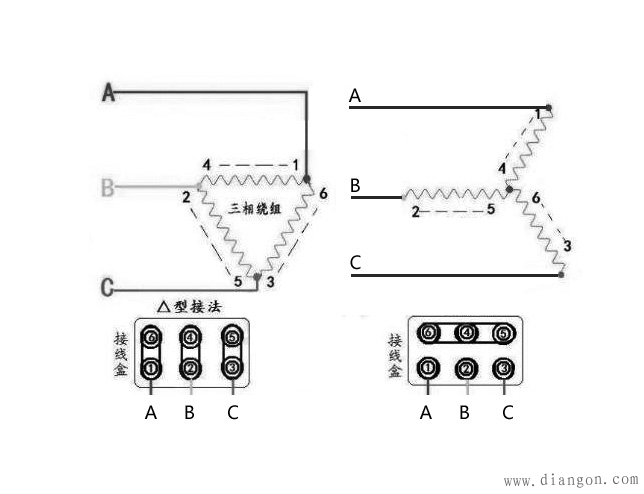

下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了，无奈，继续加强。

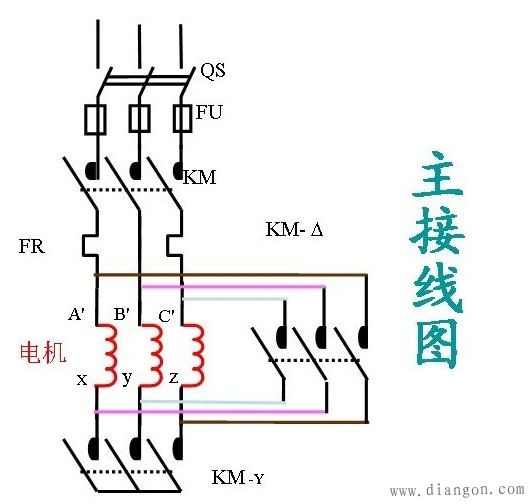

先来看一下主接线图。
 Y-△启动的话，先要星型启动的话，肯定KM和 KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。

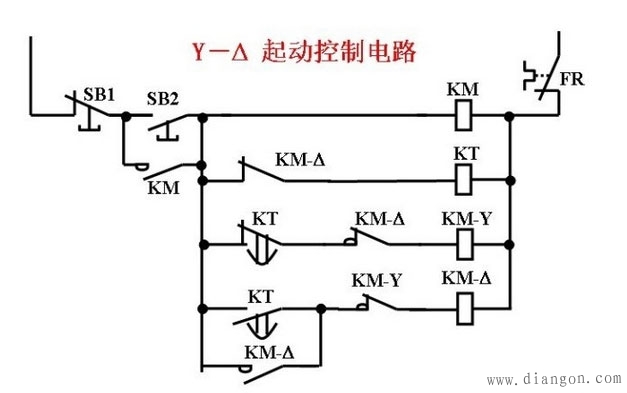

接下来看下控制回路图吧：
 根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。

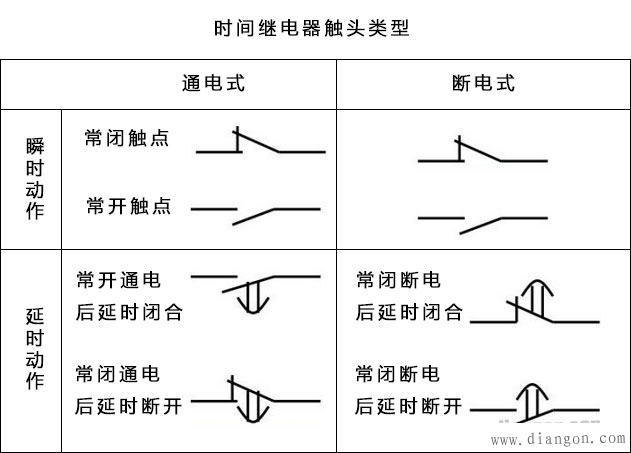

这里最需要注意的就是时间继电器的触点，带有延时的触点，是得电延时还是失电延时，一定要记牢才行，这里也是从网上学到的一个口诀，记住了也就好处理了。
左凸右凹，延头瞬尾；左凹右凸，瞬头延尾；
凹凸都有，延头延尾；NO NC看常态。
这里凹凸指的是触头上面那个半弧，先要把触头竖起来，左右指的是触头相对于中间的直线是在左边还是右边，延头瞬尾，意指：线圈得电后，触点延时动作，而失电后，瞬时瞬时动作；瞬头延尾，意：线圈得电后，触点瞬时动作，失电后，延时复归。凹凸都有的，得电延时动作，失电也延时动作。NO指常开，NC指常闭，看常态，没得电它是常开还是常闭。
 结合口诀，都很好理解了。
电动机电气控制联锁学习很重要，从一个知识点能够想到其他的，尤其是对于电气这东西，处处都是知识。自己整理的，看到的朋友们，希望对你们也有帮助，有不对的请指出，我们互相学习。 |
