家庭用电负荷及导线截面积与载流量的计算
时间：2023-03-09来源：佚名
|

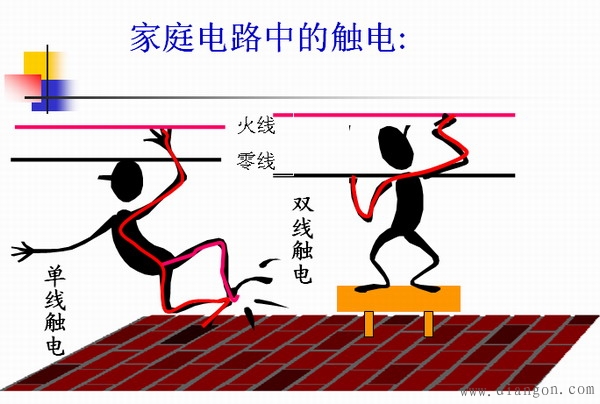

一、家用电负荷明细 功率W（P）＝电流A（I）＊电压V（U）我国的家用电压一般是220V。 1.5平方毫米的线电流＝10A（安）； 承载功率＝电流10A＊220V＝2200瓦。 2.5平方毫米的线电流＝16A（安）最小值；承载功率＝电流16A＊220V＝3520瓦 4 平方毫米的线电流＝25A（安）； 承载功率＝电流25A＊220V＝5500瓦。 6 平方毫米的线电流＝32A（安）； 承载功率＝电流32A＊220V＝7064瓦。 空调1匹 ＝724W（瓦）； 空调1.5匹 ＝1086W（瓦） 空调2匹 ＝1448W （瓦）； 空调3匹 ＝2172W（瓦）； 因为空调在开启的一瞬间最大峰值可以达到额定功率的2～3倍，依最大值3倍计算： 1匹的空调的开机瞬间功率峰值是724W＊3＝2172W 1.5匹P空调的开机瞬间功率峰值是1086W＊3＝3258W 2匹的空调的开机瞬间功率峰值是1448W＊3＝4344W 二、导线截面积与载流量的计算 1、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5-8A/mm2，铝导线的安全载流量为3-5A/mm2。 <关键点> 一般铜导线的安全载流量为5-8A/mm2，铝导线的安全载流量为3-5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 2、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>=0.125 I ~0.2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是 I=P/Ucosф=6000/220*0.8=34（A） 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17（A） 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。
|
