桥式整流的电流方向

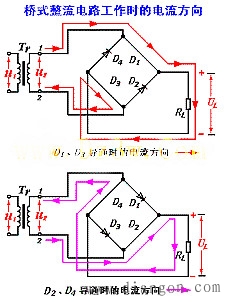

　　在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压

　　在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。

　　这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即

　　UL = 0.9U2
