时间继电器的作用
凡是继电器的感测元件（线圈）得到动作信号后，其执行元件（触头）要延迟一段时间才动作的电器称为时间继电器。按延时方式分，时间继电器可分为通电延时型和断电延时型。对于通电延时型时间继电器，在其线圈施加合适电压后，立即开始延时，当延时时间一到，便通过执行部分（触头）输出控制信号（常开触头闭合、常闭触头断开）。对于断电延时型时间继电器，在其线圈断电后，立即开始延时，当延时时间一到，便通过执行元件（触头）输出控制信号（原先闭合的常开触头现在断开，原先断开的常闭触头现在闭合）。时间继电器的外形和图形符号如图所示。

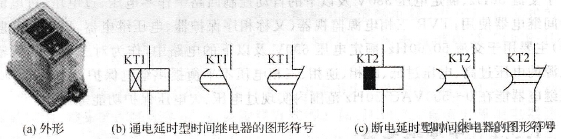

 图 时间继电器的外形和图形符号 时间继电器的分类
按延时原理分，时间继电器可分为电磁式、电动式、机械空气阻尼式、电子式、可编程式、数字式等。电磁式时间继电器结构简单、价格低廉，但体积和重量较大，延时较短。电动式时间继电器延时精度高，延时可调范围大，但结构复杂、价格贵。机械空气阻尼式时间继电器结构简单、价格低廉，延时范围为0.4～180s，但延时误差较大，在延时精度要求不高的交流控制电路中得到应用。近年来推出的电子式、可编程式、数字式时间继电器，具有延时范围广，定时精度高，延时调节方便，功耗小、寿命长，既有通电延时型，又有断电延量型等特点，因而得到了广泛应用。 时间继电器的选用
时间继电器主要考虑电源种类、线圈额定电压、延时范围、延时整定误差、触头容量、触头形式和数量、电寿命等。常用的时间继电器有BS、BSJ、DS、DSJ、JHS、JS、JSS、MS、SS、SSJ等系列产品。例如，ZYS14-4型数显时间继电器，属于通电延时型时间继电器，适用于交流50/60Hz、工作电压380V及以下（或直流工作电压24V）的控制电路中作延时元件。按预定时间接通或分断电路，主要技术指标如下：
(1)额定电压：AC380V、220V、12 7V、110V、36V、24V50Hz；DC24V。
(2)设定方式及延时范围：2位按键开关0.1s～9.9s、1s～99s、1m～99m;3位按键开关1s～9m59s、1m～9h59m、0.1s～99. 9s、0.01s～9. 99s、1s～999s、1m～999m；4位按键开关1s～99m59s、1m～99h59m、1s～9999s、0.01～99. 99s、1s～99m99s、1m99h99m。
(3)重复误差：≤1%。
(4)触点数量：延时2组转换。
(5)触点容量：AC250V 5A cosφ=1；DC24V7A。
(6)寿命：机械寿命100万次；电寿命：10万次。 |
