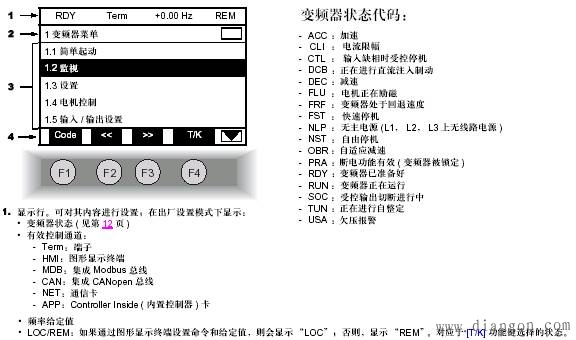

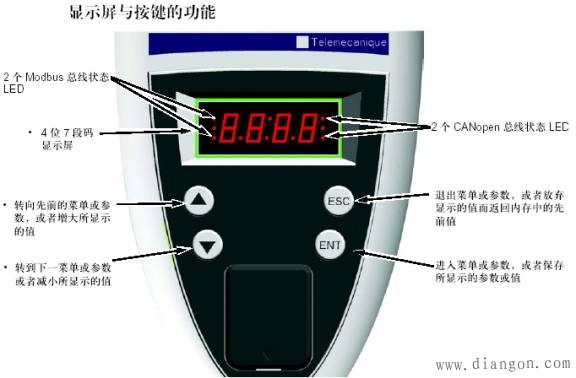

施耐德ATV61变频器操作面板按键布置为：

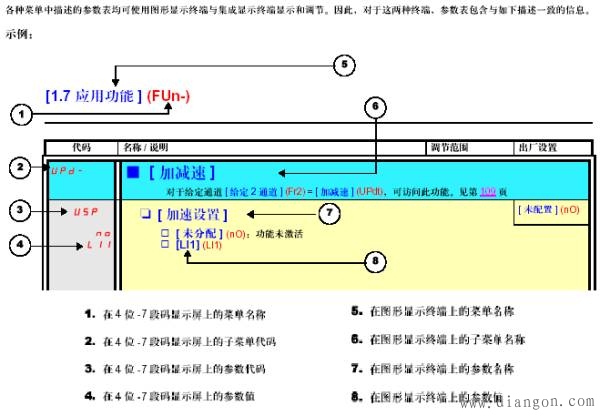

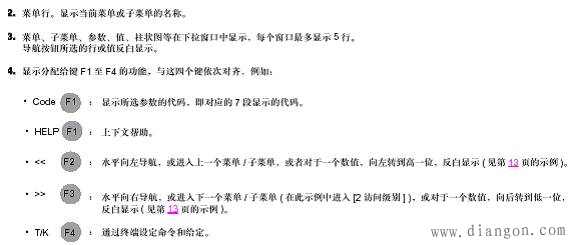

本机集成面板：
通过按键操作可以设置、调整并保存参数，下面举例说明：
假设需要设置SET菜单中的ACC参数，
在rdY状态（显示rdY）下，
按“上（下）箭头”按键找到SET菜单（显示SEt）；
按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；
按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；
按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；
按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；
按“ESC”按键退回到ACC参数（显示ACC）；
按“ESC”按键退回到SET菜单（显示SEt）；
按“ESC”按键退回到准备状态（显示rdY）。

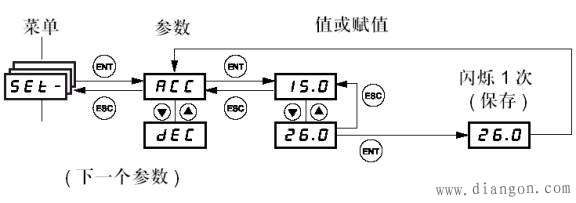

参数设置完毕，如下流程图所示。
其他参数的设置可参照这个流程。具体可设置的参数内容和设置方法请参阅产品 ATV61用户手册 。
对于常规应用，变频器设置步骤一般为：
1、 宏配置
2、 设置电机铭牌数据
3、 电机自整定（自学习）
4、 设置保护类参数
5、 根据控制要求定义逻辑端子
6、 根据工艺或负载要求设置通用参数
7、 试运行，根据运行情况调整变频器控制参数
下面对上述步骤进行详细讲解。

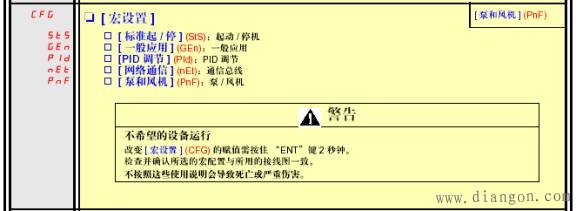

1、 宏配置：
针对不同负载的控制要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。

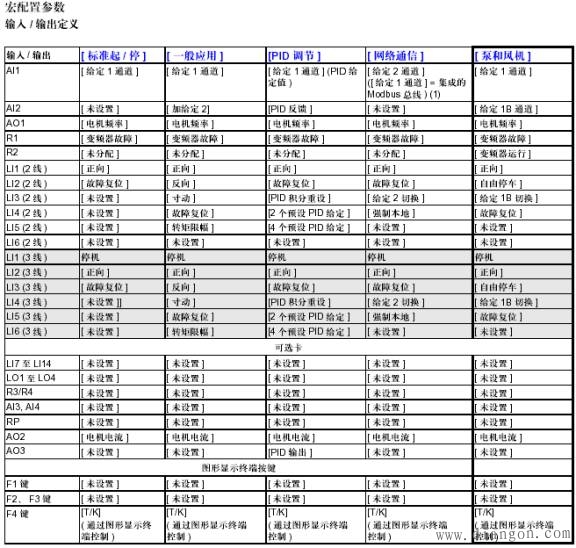

ATV61出厂宏配置为“泵和风机”，I/O配置如下：
更改宏配置，可在“1.1简单启动菜单”下修改。
如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。
2、 设置电机铭牌数据

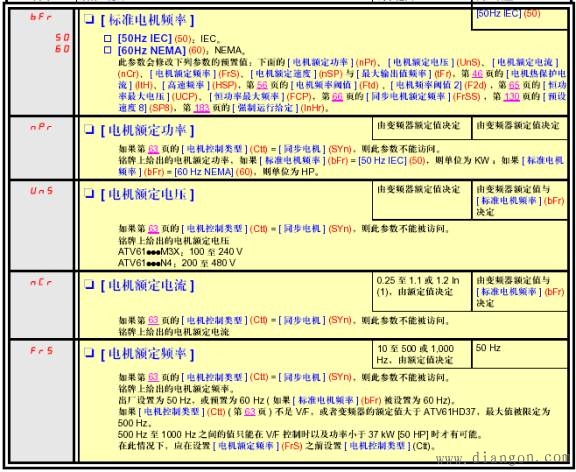

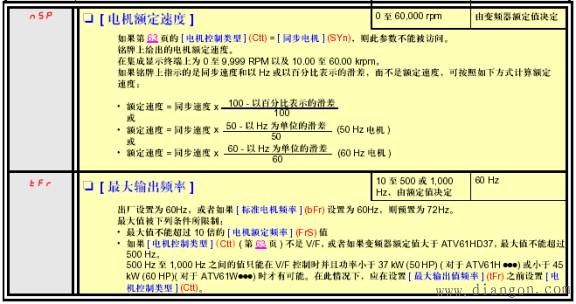

在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。
3、 电机自整定（自学习）
设置好电机铭牌数据后，可以对电机进行自整定（自学习）。

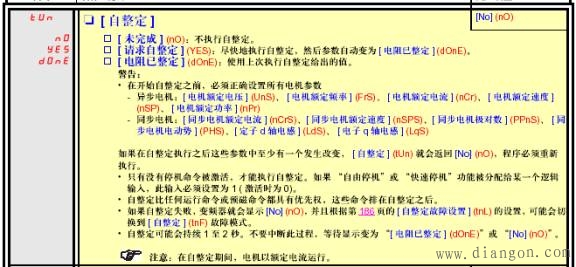

具体操作为：进入“1.1简单设置” 或“1.4电机控制”菜单，进入自整定（tUn）参数，选中“请求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。如果自整定成功，屏幕显示“电阻已整定（done）”，否则显示“no”。
需要注意的是：自整定应在没有命令激活的情况下进行。
4、 设置保护类参数
设置各种保护类参数，如“1.4电机控制”菜单中的CLI电流限幅参数等
需要注意：当变频器功率与电机功率不匹配时，更应注意关于保护方面的参数，以免保护不当，造成设备的损坏。
5、 根据控制要求定义逻辑端子
I/O端子的功能已经在宏配置的时候被初步分配。当这些配置无法满足控制要求时，可以在I/O菜单（显示I_O）中更改相应端子的定义。
I/O端子可被定义为各种功能，详细内容请参阅ATV61用户手册。
6、 根据工艺或负载要求设置通用参数
根据具体应用情况，需要设置的参数，一般在“1.1简单设置”菜单或“1.3设置”菜单中，比如：加速时间ACC、减速时间DEC、低速频率LSP、高速频率HSP等。
具体参数请参阅ATV61用户手册。
7、 试运行，根据运行情况调整变频器控制参数
上述设置完成后，可以起动变频器进行试运行。
初次运行时应短暂运行，注意检查电机旋转方向。
如果电机转向不正确，可在“1.1简单设置”菜单或“1.4电机控制”菜单中修改PHr参数。
根据负载运行情况，有针对性的进行其他参数的调整。 |
