负载星型连结的三相电路

三相负载

三相负载：需三相电源同时供电，如三相电动机等。

单相负载：只需一相电源供电，如照明负载、家用电器。

三相负载：对称三相负载：Z1=Z2=Z3，如三相电动机。

不对称三相负载：不满足Z1=Z2=Z3，如单相负载组成的三相负载。

三相负载的连接

三相负载也有 Y形和△形两种接法，至于采用哪种方法 ，要根据负载的额定电压和电源电压确定。

三相负载连接原则

(1) 电源提供的电压 = 负载的额定电压；

(2) 单相负载尽量均衡地分配到三相电源上。

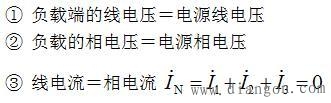

负载星形联结的三相电路

Y形结论

(1) 不对称负载Y形连结又未接中性线时，负载相电压不再对称，且负载电阻越大，负载承受的电压越高。

(2) 中性线的作用：保证星形联结三相不对称负载的相电压对称。

(3) 若照明负载三相不对称，必须采用三相四线制供电方式，且中性线 (指干线) 内不允许接熔断器或刀闸开关。
