德力西双电源切换开关接线图和接线端子标识说明

德力西双电源切换开关最常用的是CDQ3系列双电源开关，这款双电源切换开关的特点是实现常用电源（N）与备用电源（R）之间的自动切换（也可设置为手动切换），因一路电源出现断电或异常（欠压、过压、失压）而进行电源之间的自动转换，以保证供电的连续性、可靠性和安全性。电流容量分别为63、100、225、400、630A、800A，电动操作机构为电机（单相交流）用电机的正、反转来驱动分、合闸进行电源转换。

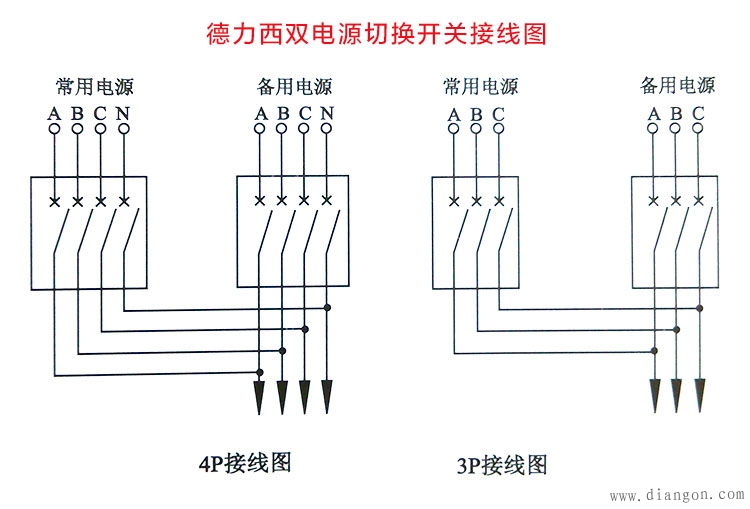

了解了这款德力西双电源开关的特点后，我们再来看一下怎么接线，如下图所示，接线方法其实是很简单的，只要照下图接线即可。

接好主线后，细心的朋友们会发现德力西双电源切换开关的旁边还有几组接线端子，那么这个有什么用呢？请看下表中的详细说明。
