直流电机的结构图解

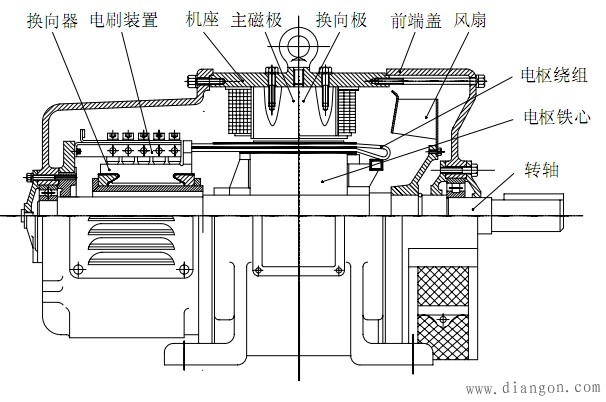

　　直流电机纵剖面示意图

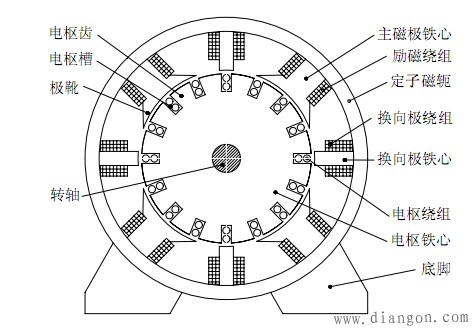

　　直流电机横剖面示意图
　　直流电机定子部分包括机座、主磁极、换向极、端盖、轴承和电刷装置等；转子部分包括电枢铁芯、电枢绕组、换向器、风扇和转轴等。
直流电机的部件功能
　　1、主磁极
　　主磁极用来产生气隙磁场，并使电枢表面的气隙磁通密度按一定波形沿空间分布。主磁极包括主磁极铁芯和励磁绕组。主磁极铁芯由１mm～1.5mm 厚的低碳钢薄板冲片叠压而成。励磁绕组用圆形或矩形纯铜绝缘电磁线制成。各磁极的励磁绕组串联连接成一路，以保证各主极励磁绕组的电流相等。
　　大的直流电机在极靴上开槽, 槽内嵌放补偿绕组，与电枢绕组串联，用以抵消极靴范围内的电枢反应磁动势，从而减少气隙磁场的畸变，改善换向，提高电机运行可靠性。
　　2、换向极
　　也称附加极，用于改善直流电机的换向性能。换向极由换向极铁芯和换向极绕组组成。其铁心一般也用１mm～1.5mm厚的低碳钢薄板冲片叠压而成。换向极绕组必须和电枢绕组相串联，由于要通过的电枢电流较大，通常采用较粗的矩形截面导体绕制而成。换向极安装在两相邻主极之间，其数目一般与主极数相等。小功率直流电机可不装换向极。
　　3、机座
　　直流电机的机座用来固定主极、换向极、端盖等，并借助底脚将电机固定在基础上。
　　同时，直流电机的机座是磁极间的磁通路径(称为磁轭)，所以用导磁性好、机械强度较高的铸钢或厚钢板制成，不能采用铸铁。
　　4、电枢铁芯
　　电枢铁心用来通过磁通并嵌放电枢绕组，是主磁路的一部分。由于转子在定子主磁极产生的恒定磁场内旋转，因此电枢铁芯内的磁通是交变的，为减少涡流和磁滞损耗，通常用两面涂绝缘漆的 0.5mm 硅钢片叠压而成。冲片上有均匀分布的嵌放电枢绕组的槽和轴向通风孔。
　　5、电枢绕组
　　电枢绕组是产生感应电动势和电磁转矩，实现机电能量转换的关键部件。容量较小的直流电机的电枢绕组用圆形电磁线绕制而成，而大多数直流电机的电枢绕组均用矩形绝缘导线绕制成定形线圈，然后嵌入电枢铁心的槽中，线圈与铁心之间以及上、下层线圈之间都必须妥善绝缘。为了防止电枢旋转时离心力的作用，绕组在槽内部分用绝缘槽楔固定，而伸到槽外的端接部分则用非磁性钢丝扎紧在线圈支架上。
　　6、换向器
　　换向器是直流电机特有的关键部件，将电枢绕组内部的交流电势转换成电刷间的直流电势。换向器的质量好坏将直接影响直流电机的运行可靠性。换向器由许多称为换向片的、彼此互相绝缘的铜片组合而成，有多种结构形式，换12 向器由 V 型套筒、换向片、云母片（换向片间的绝缘）和压紧圈等组成紧密整体。小型换向器用热固性环氧树脂热压成整体。电枢绕组端部嵌放在换向片端部槽内，并焊接在一起。
　　7、电刷装置
　　电刷装置由电刷、刷握、刷杆和刷杆座等组成。电刷放在刷握上的刷盒内，用弹簧将电刷压紧与换向器表面紧密接触，保证电枢转动时电刷与换向器表面有良好的接触。电刷装置与换向器配合将转动的电枢绕组和静止的外电路联通。
　　8、气隙
　　定、转子之间的气隙是主磁路一部分，其大小直接影响运行性能。由于气隙磁场由直流励磁产生，因此直流电机的气隙可比异步电动机大得多，小型直流电机为 1～3 mm，大型直流电机可达 12mm。
