集成运算放大器的符号和参数

　1、 符号 　　u_-为反向输入端，由此端输入信号，输出信号与输入信号反向；
　　u 为同向输入端，由此端输入信号，输出信号与输入信号反向。
　　u_o为输出端。
　　A_uo为开环差模电压放大倍数：无反馈情况下的空载电压放大倍数。
　　u_o=A_uo（u －u_-）
　　2、 封装形式

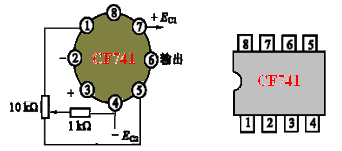

　　双列直插型、金属管壳型、塑封型、扁平封装型。以芯片CF741为例，管脚排列如图所示。 　　1、5――外接调零电位器（通常为10kΩ）的两个端子。
　　2——反相输入端。由此端接输入信号，输出信号和输入信号是反相的（或两者极性相反）。
　　3——同相输入端。由此端接输入信号，输出信号和输入信号是同相的（或两者相同）。
　　4——负电源端。接－15V稳压电源。
　　6——输出端。
　　7——正电源端。接＋15V稳压电源。
　　8——空脚。
　　3、 集成运放的主要参数
　　在使用运算放大器时，除了什么品种都无所谓的情况外，应必须对品种进行挑选。首先决定想要制作的电路，然后考虑电路的功能、所需的性能等，最后进入集成电路挑选阶段。一般不要选择比所需性能还要高的品种。产品性能越高，成本也越高，使用时必须注意的事项也就越多。选择通用的品种不仅成本低，而且也容易购到。具体看课本P157～158。
　 　（1）开环差模电压放大倍数A_uo
　　指在无反馈情况下的空载电压放大倍数。A_uo一般约为10⁴～10⁹。
　 　（2）差模输入电阻r_id
　　指差模信号输入时，运放的开环输入电阻。一般为几十千欧至几十兆欧。
　 　（3）共模抑制比K_CMR
　　一般在10⁴以上。
