什么是同心式绕组

同心式绕组的特点是：在q个线圈中，线圈的节距不等，有大小线圈之分，大线圈总是套在小线圈的外面，线圈的轴线重合，所以称为同心式。

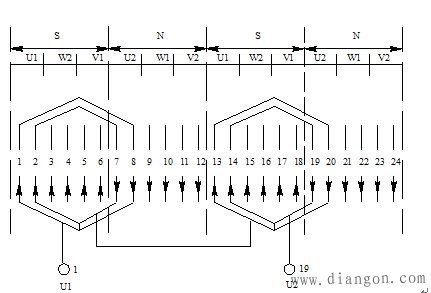

若将上述电机保持图5-11中的各相的槽号及各相的电流不变，极距τ、每极每相槽数q、 槽距角α都不变，而改成同心式连接。首先组成线圈，U相： 1-8组成一个节距等于7的大线圈，2-7组成一个节距等于5的小线圈，同样，13-20组成大线圈，14-19组成小线圈。同心的大小线圈套在一起顺着电流方向串联起来，构成一相绕组。如图所示。

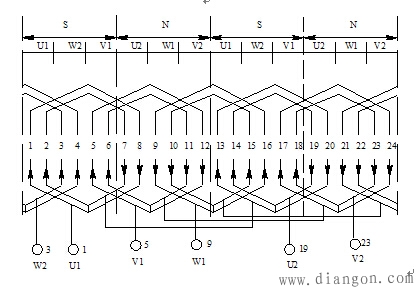

V相： 5-12组成一个节距等于7的大线圈，6-11组成一个节距等于5的小线圈，同样， 17-24组成大线圈，18-23组成小线圈。
W相： 9-16组成一个节距等于7的大线圈，10-15组成一个节距等于5的小线圈，同样， 21-4组成大线圈，22-3组成小线圈。
