三相异步电动机电磁抱闸断电制动控制电路

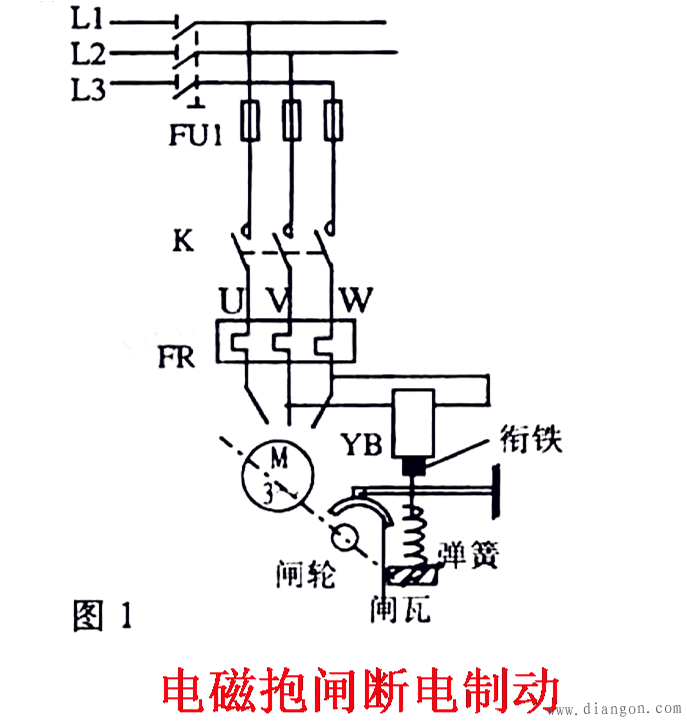

电磁抱闸断电制动控制电路如图1所示。合上电源开关QS和开关K，电动机接通电源，同时电磁抱闸线圈YB得电，衔铁吸合，克服弹簧的拉力使制动器的闸瓦与闸轮分开，电动机正常运转。断开开关电动机失电，同时电磁抱闸线圈YB也失电，衔铁在弹簧拉力作用下与铁芯分开，并使制动器的闸瓦紧紧抱住闸轮，电动机被制动而停转。图中开关K可采用倒顺开关、主令控制器、交流接触器等控制电动机的正反转，满足控制要求。倒顺开关接线示意图如图2所示。这种制动方法在起重机械上广泛应用，如行车、卷扬机、电动葫芦（大多采用电磁离合器制动）等。其优点是能准确定位，可防止电动机突然断电时重物自行坠落而造成事故。
