正弦半波脉冲电流的产生

　　二极管的规格繁多，常见的额定通态电流从数百毫安到数百安培甚至更高，IFSM测试需要的峰值脉冲电流要求达到数十倍的额定通态电流值。标准的测试方法是采用大容量工频变压器，截取市电交流波形来产生时间常数为10ms、导通角为0°～180°的正弦半波脉冲，如图1。

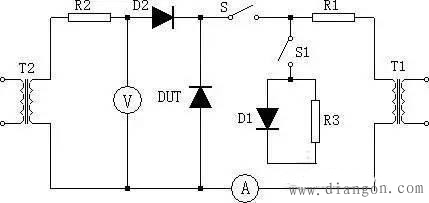

图1正向浪涌电流测试电路

　　用这种方法产生几百上千安培的正弦脉冲电流，所用到的变压器体积重量都非常可观，安装与使用十分不便。一些国外公司的产品对浪涌冲击电流波形有特殊要求，比如要求在正向整流电流的基础上再加一个时间常数为10ms或8.3ms、导通角为0°～180°的正弦半波脉冲电流，或者要求施加连续两个时间常数为10ms或8.3ms、导通角为0°～180°的正弦半波脉冲电流等。显然再采用市电截取的方法，已经很难满足不同器件的测试要求了。
