变频器如何防雷
时间：2023-03-09作者：佚名
|
在变频器中，通常都设有电源保护器等防雷电吸引网络，主要防止瞬间的雷电侵入，造成变频器损坏。但在实际工作中，特别是电源线架空引入的情况下，单靠变频器进线处的吸收网络是不能满足要求的。在雷电发生频繁的地区，防雷问题更应注意。如果电源为架空线路，可以在进线处装设变频器专用避雷器（选件），以防雷电窜入破坏设备；当然，还可按规范要求在离变频器20 m的远处预埋钢管做专用接地保护。如果电源由电缆引入，则应做好控制室的防雷系统，以防雷电窜入破坏设备。

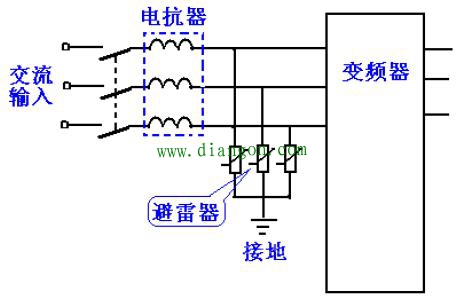

雷击分为直击雷和感应雷。直击雷是雷电直接落在雷击物上，产生的破坏最大;感应雷是雷电产生的电磁波在导体上产生的感应高压，使连接到导体上的电器过压而损坏。在电网上，已经安装了多级避雷器，但前级雷电的残存电压或变频器附近的雷电感应电压仍然会对变频器造成破坏。解决方案：在变频器控制柜中安装进线避雷器。 进线避雷器可采用电源防雷模块，滑道安装，并联接地。该避雷器模块为间隙放电，冲击放电电流15kA(10/350μs) ，工作电压250V。也可以采用在电源线上并联压敏电阻防雷。
①为防止浪涌电压对变频器的破坏，可在变频器的输入端增设压敏电阻，其耐压应低于功率模块的耐压．以保护元器件不被击穿。 ②选用产生低浪涌电压的断路器，并同时采用压敏电阻。 ③变压器一次断开时，可通过程序控制，使变频器提前断开。同时，也要增设相关的压敏电阻保护，通过励磁储存能量计算电阻值。此外，主回路用的避雷器和熔断器应选用特种规格。 同时在变频器中，一般都设有雷电吸收网络，主要防止瞬间的雷电侵入，使变频器损坏。在实际工作中，特别是电源线架空引入的情况下，单靠变频器的吸收网络是不能满足要求的。在雷电活跃地区，这一问题尤为重要，如果电源是架空进线，应在进线处装设变频专用避雷器（选件），或按规范要求在离变频器20m的远处预埋钢管作专用接地保护。如果电源是电缆引入，则应做好控制室的防雷系统，以防雷电窜入破坏设备。 |
