塑料拖链规格型号

时间：2021-07-21来源：佚名

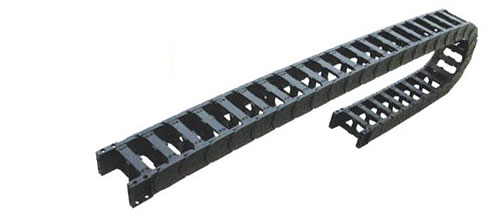

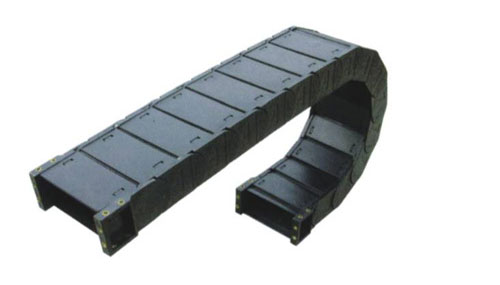

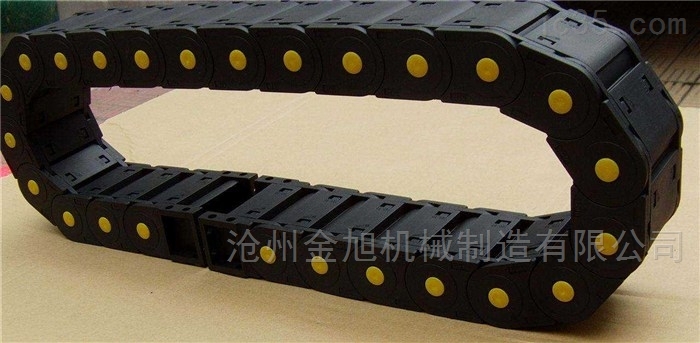

TL1型塑料拖链规格型号（加强型）

塑料拖链规格型号

用途：
TL1型塑料拖链规格型号设计为组合式加强型，可任意上下开启，安装方便，结构合理坚固耐用.

特点：耐磨、耐高温、不变形、低噪音、装拆灵活、寿命特长。

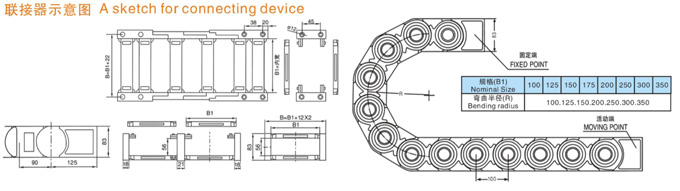

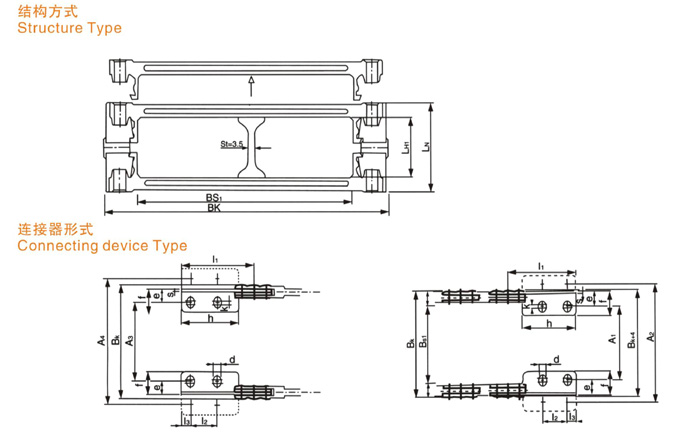

内径I.D （高×宽）	外径I.D （高×宽）	弯曲半径	节距	联接器参数
内径I.D （高×宽）	外径I.D （高×宽）	弯曲半径	节距	A1	A2	A3	A4	d	e	f	k	h	L1	L2	L3	L4
30×52	50×92	100 150 200	65	56	118	48	111	6.4	20	35	10	75	95	35	15	3
30×60	50×100			64	126	56	119
30×85	50×125			89	151	82	144
30×115	50×150			114	176	107	169
30×135	50×175			139	201	132	194
40×52	60×92	100 150 200	75	56	118	48	111	6.4	25	45	10	95	115	35	15	3
40×60	60×100			59	133	51	125
40×85	60×125			84	158	76	150
40×115	60×150			109	183	101	175
40×135	60×175			134	208	126	200
45×102	70×150	150 200 250	90	84	200	79	193	8.4	30	55	10	105	125	40	20	3
45×125	70×175			111	225	104	218
45×152	70×200			136	250	129	243
45×175	70×225			161	275	154	268
55×102	80×150	150 200 250	100	96	190	89	183	8.4	30	55	10	115	135	40	20	3
55×125	80×175			121	215	114	208
55×152	80×200			146	240	139	233
55×175	80×225			171	265	164	258
65×150	90×200	200 250 300	110	140	250	133	243	8.4	30	55	10	115	145	40	20	3
65×200	90×250			190	300	183	293
65×250	90×300			240	350	233	343
65×300	90×350			290	400	283	393
75×150	100×200	200 250 300	120	140	250	133	243	8.4	30	55	10	115	155	40	20	3
75×200	100×250			190	300	183	293
75×250	100×300			240	350	233	343
75×300	100×350			290	400	283	393

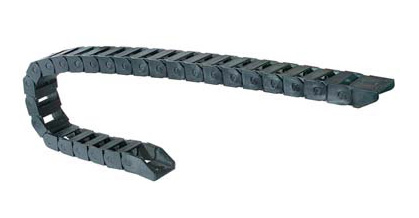

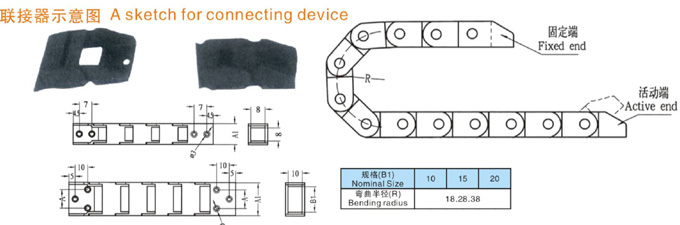

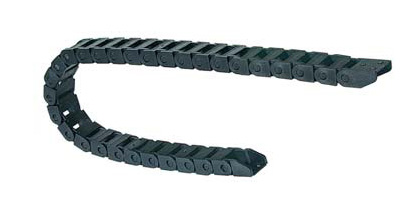

TL27、TL210、TL213型塑料拖链规格型号（桥型）

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
7×7	10×12.5	15	68
10×10	15×17	18.28.38	50
10×15	15×24	18.28.38	50
10×20	15×27	18.28.38	50
13×15	18×25	30	45

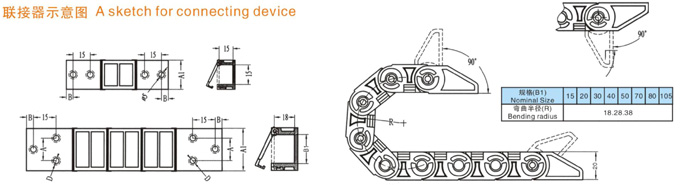

TL215型塑料拖链规格型号桥型

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
15×15	20×26	15	37
15×20	20×30	18.28.38	37
15×30	20×42	18.28.38	37
15×40	20×53	18.28.38	37
15×50	20×63	18.28.38	37
15×70	20×87	18.28.38	37
15×80	20×97	18.28.38	37
15×105	20×122	18.28.38	37

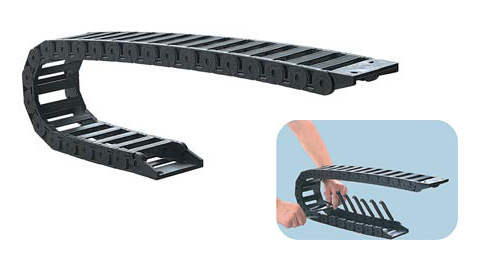

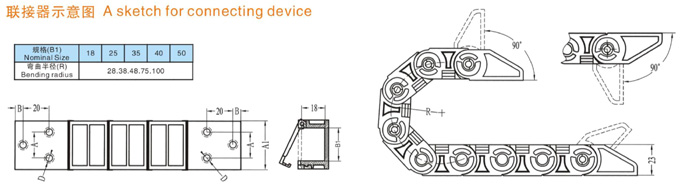

TL216、TL218塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
16×36	25×50	50	30
18×18	23×31	28.38.48.75.100	33
18×25	25×36	28.38.48.75.100	33
18×35	23×48	28.38.48.75.100	33
18×40	23×53	28.38.48.75.100	33
18×50	23×63	28.38.48.75.100	33

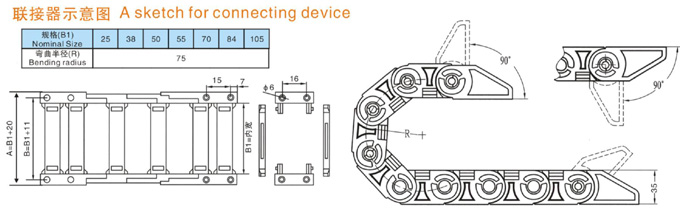

TL222塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
22×25	35×40	60	22
22×38	35×55	75	22
22×50	37×65	65	22
22×55	37×70	65	22
22×70	35×90	75	22
22×84	37×100	65	22
22×105	35×122	75	22

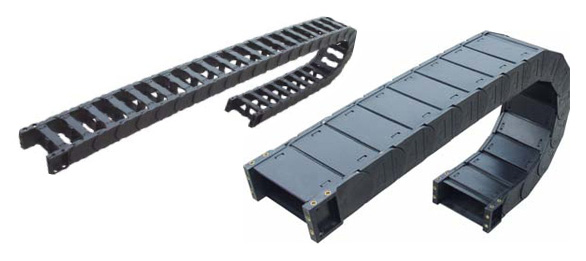

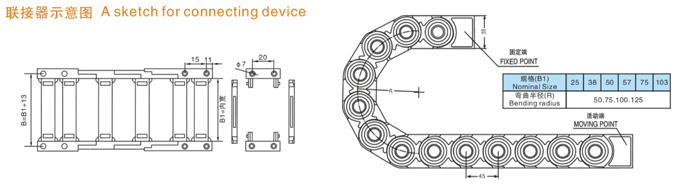

TL225塑料拖链规格型号（桥式、全封闭式）

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
25×25	35×38	50.75.100.125	22
25×38	32×55		22
25×50	35×66		22
25×57	35×73		22
25×77	35×92		22
25×103	35×120		22

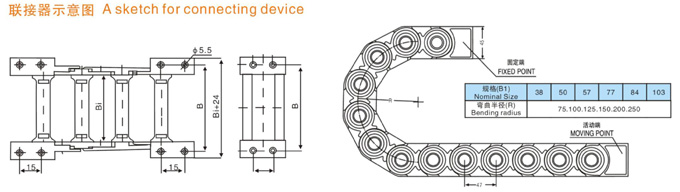

TL230塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
30×38	45×55	75.100.125. 155.175.200.250	21
30×50	45×70		21
30×55	45×75		21
30×77	45×94		21
30×84	45×105		21
30×103	45×120		21

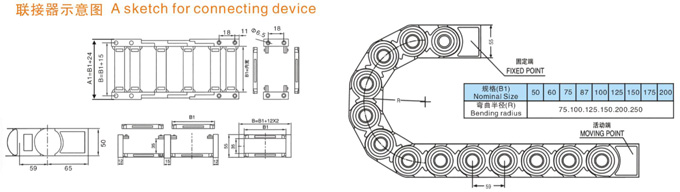

TL235塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
35×50	55×73	75.100.125. 150.200.250	17
35×60	55×83		17
35×75	50×95		17
35×87	55×108		17
35×100	55×120		17
35×125	55×148		17
35×150	55×173		17
35×175	55×198		17
35×200	55×230		17

TL245塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
45×50	65×85	75.100.125. 150.200.250.300	15
45×60	65×95		15
45×75	65×110		15
45×87	65×108		15
45×100	65×135		15
45×115	65×150		15
45×125	65×160		15
45×150	65×185		15
45×175	65×210		15
45×200	65×235		15

TL256塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
56×100	83×123	100.125.150. 200.250.300.350	11
56×125	83×150		11
56×150	83×174		11
56×175	83×200		11
56×200	83×224		11
56×250	83×274		11
56×300	83×324		11
56×350	83×374		11

TL280塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
80×100	106×140	150.200.250. 300.350.400	11
80×125	106×165		11
80×150	106×190		11
80×175	106×215		11
80×200	106×240		11
80×250	106×290		11
80×300	106×340		11
80×350	106×390		11

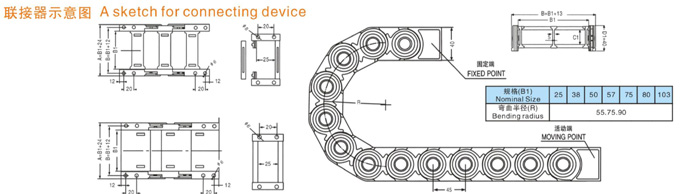

TL325重型塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
25×25	40×46	55.75.90	22
25×38	40×59		22
25×50	40×71		22
25×57	40×78		22
25×80	40×96		22
25×103	40×101		22

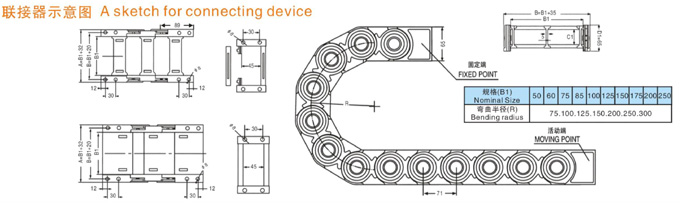

TL335重型塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
35×50	55×78	75.100.125.150. 200.250.300	17
35×60	55×88		17
35×75	55×103		17
35×85	55×113		17
35×100	55×128		17
35×125	55×153		17
35×150	55×178		17
35×175	55×203		17
35×200	55×228		17
35×250	55×278		17

TL345重型塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
45×50	65×85	75.100.125.150. 200.250.300	14
45×60	65×95		14
45×75	65×110		14
45×85	65×120		14
45×100	65×135		14
45×125	65×160		14
45×150	65×185		14
45×175	65×210		14
45×200	65×235		14
45×250	65×285		14

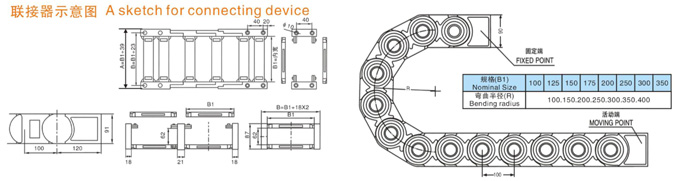

TL355重型塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
55×100	82×138	100.150.200.250. 300.350.400	12
55×125	82×163		12
55×150	82×188		12
55×175	82×213		12
55×200	82×238		12
55×250	82×288		12
55×300	82×338		12
55×350	82×388		12

TL345重型塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
45×50	65×85	75.100.125.150. 200.250.300	14
45×60	65×95		14
45×75	65×110		14
45×85	65×120		14
45×100	65×135		14
45×125	65×160		14
45×150	65×185		14
45×175	65×210		14
45×200	65×235		14
45×250	65×285		14

TL365重型塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
65×100	90×136	100.150.200.250. 300.350.400	11
65×125	90×161		11
65×150	90×186		11
65×175	90×211		11
65×200	90×236		11
65×250	90×286		11
65×300	90×336		11
65×350	90×386		11

TL380重型塑料拖链规格型号

塑料拖链规格型号

内径I.D （内高×内宽）	外径O.D （外高×外宽）	弯曲半径	每米节数
80×100	105×148	150.200.250.300.350 400.450.500.550.600	10
80×125	105×173		10
80×150	105×198		10
80×175	105×223		10
80×200	105×248		10
80×250	105×298		10
80×300	105×348		10
80×350	105×398		10

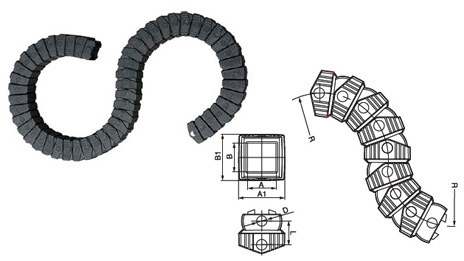

S型塑料拖链规格型号

塑料拖链规格型号

应用：
1、此封闭型拖链能二维运动。
2、要求全封闭、防碎屑。

规格型号：

规格	内高A	内宽B	外高A1	外宽Bi	节距L	轴径D	弯曲度R
YIN-S16	16	16	27	27	13.5	6	38
YIN-S25	25	25	36	36	15	6	60
YIN-S32	32	32	44	44	20	10	75
YIN-S50	50	50	68	68	30	12	100
YIN-S75	75	75	101	101	45	14	150

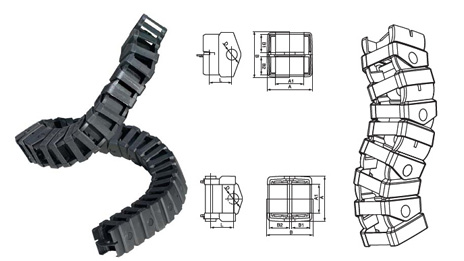

W型塑料拖链规格型号

塑料拖链规格型号

应用：
1、此封闭型拖链能二维或三维运动。
2、适用于机器人手臂和其他领域实用。

规格型号：

规格	外高A1	外宽Bi	内高A	内宽B1	内宽B2	节距L	轴径D	弯曲度R
YIN-W16	25	25	16	9	9	10	5	14.5
YIN-W25	36	36	25	13	13	14.5	6	30
YIN-W32	54	54	32	20	20	25	12	19
YIN-W50	67	67	50	27	27	39	12	14.5
YIN-W75	99	99	75	42	42	43.5	14	16
