数控机床的组成及工作原理

一、数控机床的组成
　　数字控制(Numerical Control，简称NC)技术是用数字化信息进行控制的自动控制技术。采用数控技术控制的机床，即装备了数控系统的机床，称之为数控机床。数控机床是机电一体化的典型产品，是集机床、计算机、电机及拖动、自动控制、检测等技术为一体的自动化设备。现代数控系统都为计算机数控系统(Computer Numerical Control，简称CNC)。数控机床的基本组成包括加工程序、输入/输出装置、数控装置、伺服系统、辅助控制装置、反馈系统及机床本体。常用的数控机床有数控车床、数控铣床、加工中心等等。

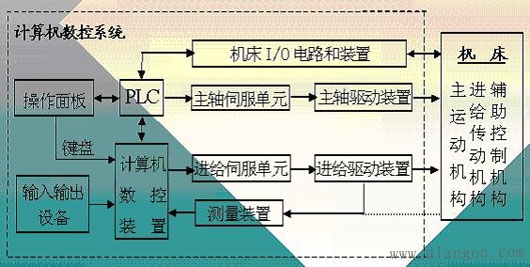

图1 数控机床的组成

二、数控机床的工作原理
数控机床进行加工，首先必须将工件的几何数据和工艺数据等加工信息按规定的代码和格式编制成数控加工程序，并用适当的方法将加工程序输入数控系统。数控系统对输入的加工程序进行数据处理，输出各种信息和指令，控制机床各部分按规定有序地动作。最基本的信息和指令包括：各坐标轴的进给速度、进给方向和进给位移量，各状态控制的I/O信号等。
数控机床的运行处于不断地计算、输出、反馈等控制过程中，从而保证刀具和工件之间相对位置的准确性。

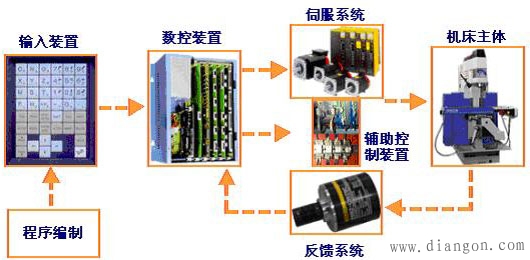

图2 数控机床的工作原理
