电力互感器传递过电压的测量方法

1、标准对电力互感器的传递过电压测量的要求

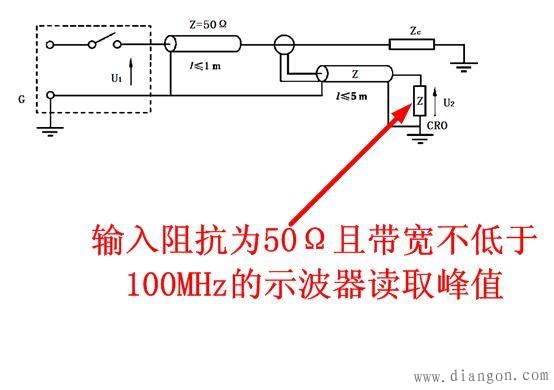

GIS用互感器传递过电压试验线路如图1所示。

图1 GIS用互感器传递过电压试验线路

传递过电压U2应在开路的二次端子上测量，通过50Ω同轴电缆连接输入阻抗为50Ω且带宽不低于100MHz的示波器读取峰值。当被测互感器有多个二次绕组时，应一次对每一个二次绕组进行测量，在二次绕组具有中间抽头时，只需在绕组满匝数对应的出头上进行测量。

2 利用示波器测量电力互感器传递过电压的问题

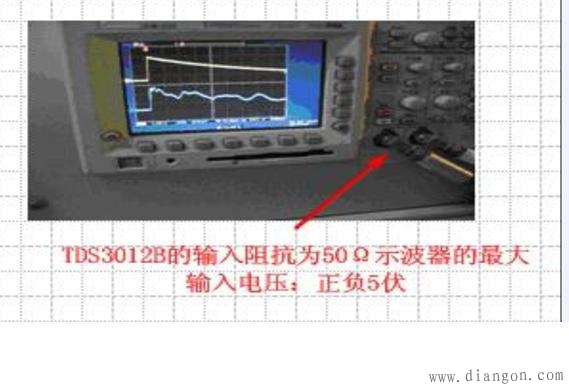

TDS3012B的示波器如图2所示。

图2 TDS3012B的示波器

利用示波器测量电力互感器传递过电压的问题：

1） 对应的冲击波发生器产生的波形过低，且使用不方便；

2） 高压试验室的干扰和噪声复杂，其水平有時超过5伏；

3） 输入阻抗为50Ω且带宽不低于100MHz的示波器的测量难。

2 利用示波器的输入阻抗1MΩ测量电力互感器传递过电压的可能性

TDS3012B示波器的输入阻抗为1MΩ和示波器的输入阻抗为50Ω测量关系。

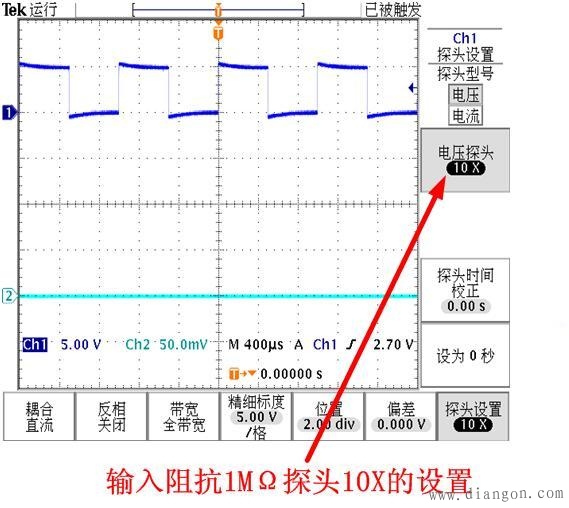

1）TDS3012B示波器的输入阻抗1MΩ時，测量5伏校正信号如图3.1。

图3.1 输入阻抗1MΩ時，测量5伏校正信号

TDS3012B示波器的输入阻抗1MΩ時，测量5伏校正信号为500mV。

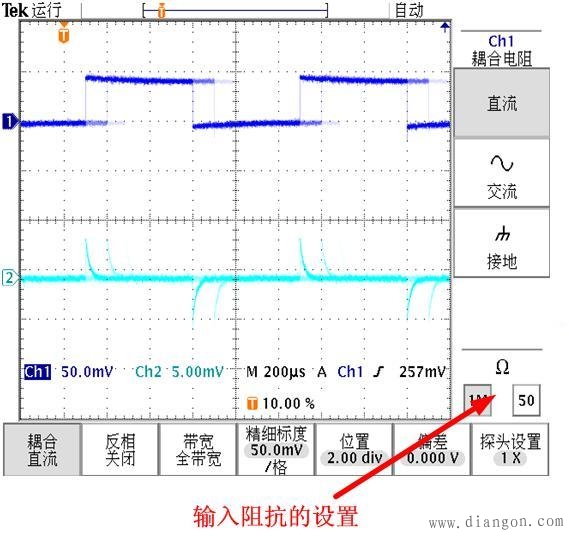

2）TDS3012B示波器的输入阻抗50Ω時，测量5伏校正信号如图3.2

图3.2 输入阻抗50Ω時，测量5伏校正信号

TDS3012B示波器的输入阻抗50Ω時，测量5伏校正信号为50mV。示波器的输入阻抗1MΩ测量5伏校正信号的值约为输入阻抗5Ω测量5伏校正信号的值10倍。
