继电器额定工作电压的选择

　　继电器额定工作电压是继电器最主要的一项技术参数。在使用继电器时，应该首先考虑所在电路（即继电器线圈所在的电路）的工作电压，继电器的额定工作电压应等于所在电路的工作电压。一般所在电路的工作电压是继电器额定工作电压的0.86。注意所在电路的工件电压千万不能超过继电器额定工作电压，否则继电器线圈容易烧毁。另外，有些集成电路，例如NE555电路是可以直接驱动继电器工作的，而有些集成电路，例如 COMS 电路输出电流小，需要加一级晶体管放大电路方可驱动继电器，这就应考虑晶体管输出电流应大于继电器的额定工作电流。

　　1、晶体管驱动电路

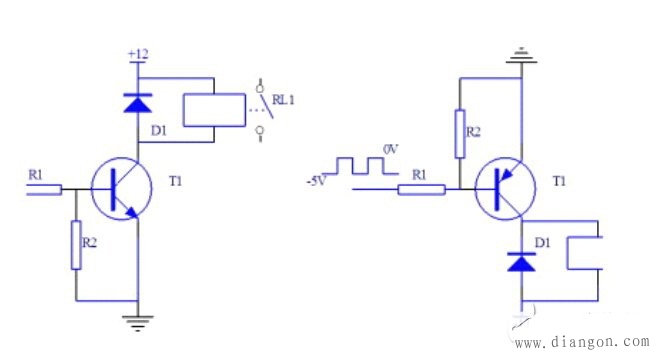

　　当晶体管用来驱动继电器时，必须将晶体管的发射极接地。具体电路如下：

　　2 、原理简介

　　NPN 晶体管驱动时：当晶体管 T1基极被输入高电平时，晶体管饱和导通，集电极变为低电平，因此继电器线圈通电，触点 RL1吸合。当晶体管 T1基极被输入低电平时，晶体管截止，继电器线圈断电，触点 RL1断开。
