测量直流继电器和交流接触器相关参数的方法

　　１、测量继电器触点接触电阻。

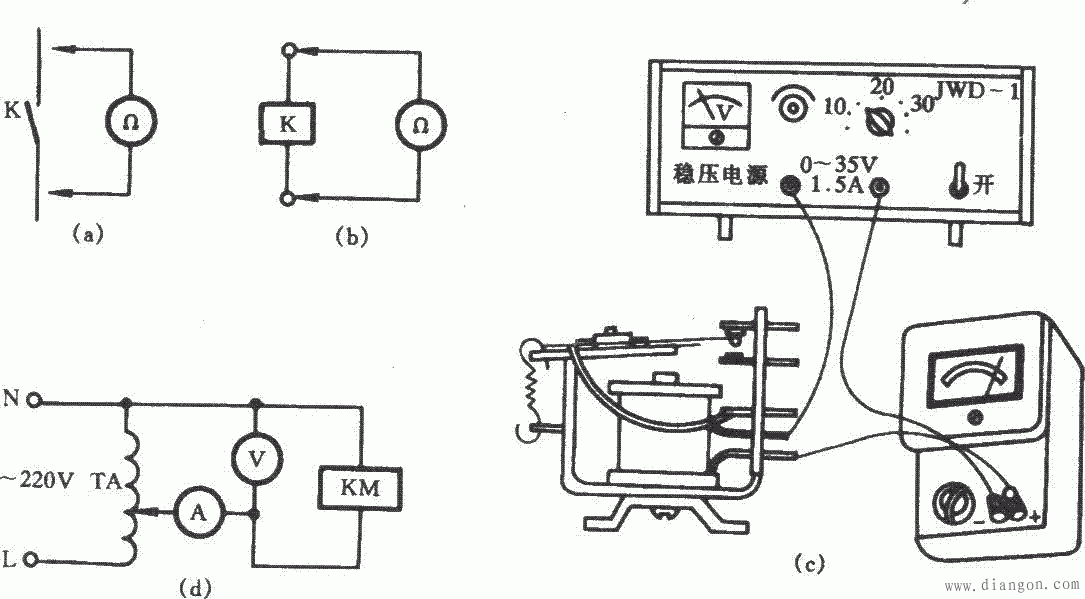

　　一般用万用表的R×1挡，如图(a)所示，常闭触点在闭合状况下为0欧，要测量常开触点接触电阻，须将继电器衔铁压下，使触点充分闭合，万用表指示为0欧；松开衔铁，阻值应为无穷大(∞)。

　　２、测量线圈电阻。
　　仍用万用表的R×1挡，如图(b)所示。

　　３、测量直流继电器吸合、释放电压电流。
　　选用一台0～35V 直流稳压电源，将万用表打在100mA直流挡，串入继电器线圈回路中，如图(c)所示。调节稳压电源的调压旋钮，使电源电压从低逐渐升高。当刚听到衔铁“ 嗒”一声吸合时，记下吸合电流和电压值(用另一电压表)；然而吸合电压和电流不是很固定的，须多作几次，取其平均值。然后再调动调压旋钮，使电压下降，至刚听到“嗒”的一声，则为继电器的释放电压和电流值。

　　４、测量交流接触器、中间继电器的吸合、释放电压、电流。
　　如图(d)所示，将调压器TA接通220V电源后，调动调压手轮。电流表A、电压表V指示值逐渐上升，当听到“咔哒”一声接触器(或中间继电器)吸合时，A值为吸合电流值，V值为吸合电压值。然后调动调压手轮使电压下降，当听到“叭”的接触器释放声时，A表指示值为释放电流，V表则为释放电压值。如果交流接触器线圈是380V的，则需要用两只调压器串联，以获得较高的试验电压。
