数模转换器（DAC）工作原理

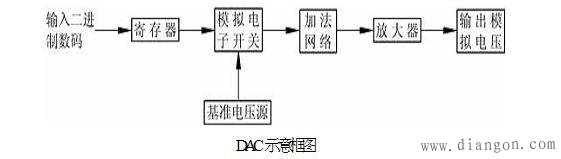

输入的二进制数码存入寄存器，存入寄存器的二进制数，每一位控制着一个模拟开关，模拟开关只有两种可能的输出：或是接地，或是经电阻接基准电压源。它由寄存器中的二进制数控制，模拟开关的输出送到加法网络，二进制数码的每一位都有一定的“权”，这个网络把每位数码变成它的加权电流，并把各位的权电流加起来得到总电流，总电流送入放大器，经放大器放大后得到与之对应的模拟电压，实现数字量与模拟量的转换。
