plc模块灵活接线消除干扰

在自动控制方面，plc和变频器接线是否正确，是能不能消除干扰的重要因素，特别是变频器干扰模拟量信号，由于受到干扰，信号测量不准，用户不接受。

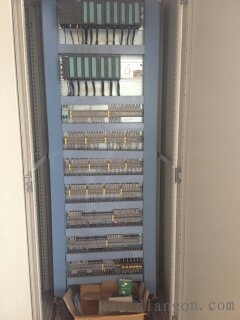

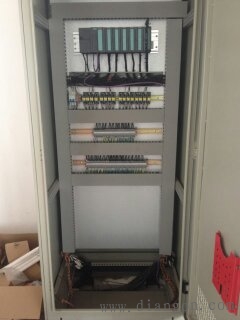

在我们干的PLC柜中，用的最多的模拟量输入模块是7KF02，用2线制电流和用4线制电流，接线不对，会造成干扰的。
在PLC柜中，对于2线制电流，将10和11端子短接，同时接到柜里的端子排上，M点也接到端子排上，Aana和M和地暂时不连接，在调试时，看具体情况，由于每个现场条件不一样，根据现场情况及干扰信号情况，再决定连不连接，对于4线制电流，短接10和11端，M和Aana接到端子排上，同样连不连接也要看现场情况，有没有干扰。
这样接线灵活，根据现场情况，看干扰信号情况，决定连不连接。
模拟量干扰多来自变频器，除了强弱电分开，变频器的给定信号，反馈信号，采用屏蔽线一端接地，在变频器柜中，不把给定信号，反馈信号接到端子排上，而是从PLC柜直接用屏蔽线接到变频器给定，反馈端子上，这样也能防止干扰。
这是我们多年总结的经验，PLC接线重要。
