如何找出S7-300下载程序后报错的原因

下载程序后出错，CPU一值量红灯。

下面介绍一个能快速找出原因的办法！

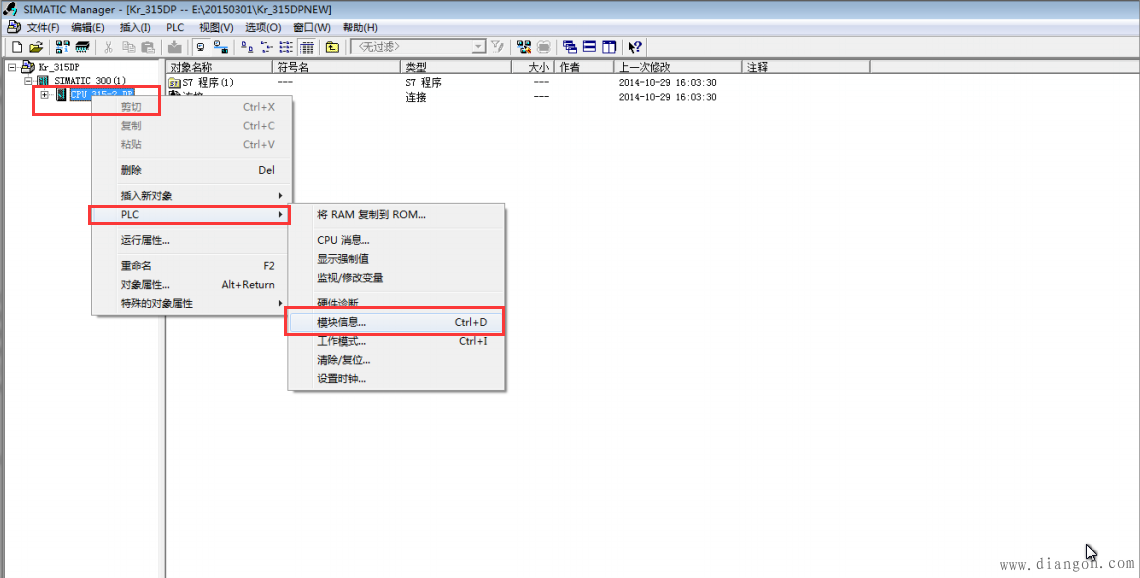

选中cpu 右键---plc—模块信息

在诊断缓冲区 可以查出错的信息

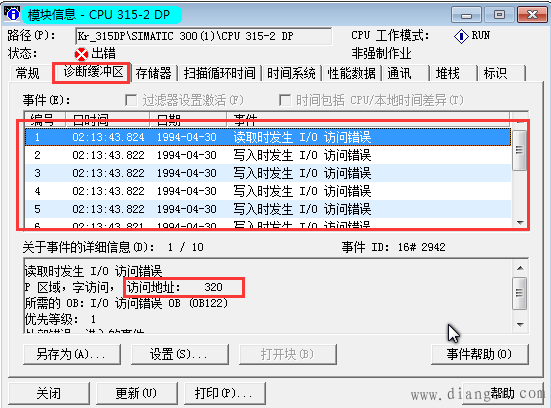

如下图提示模拟量地址错误地址320

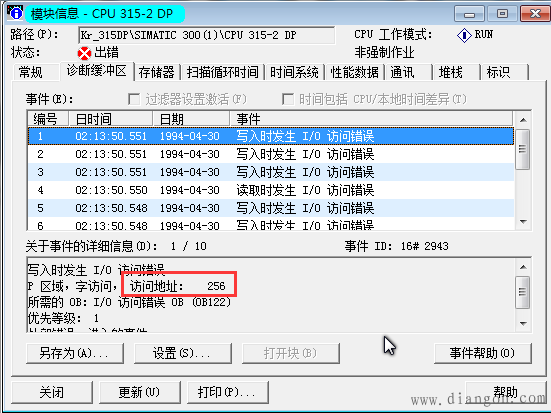

再次点“更新”提示错误地址256

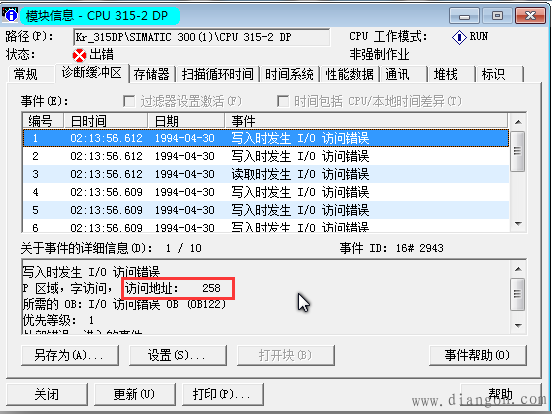

再次点“更新”提示错误地址258

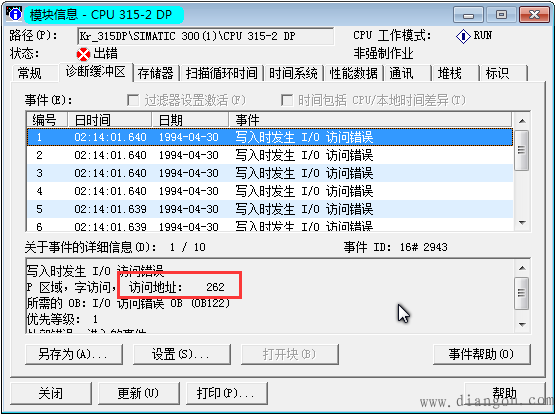

再次点“更新”提示错误地址262

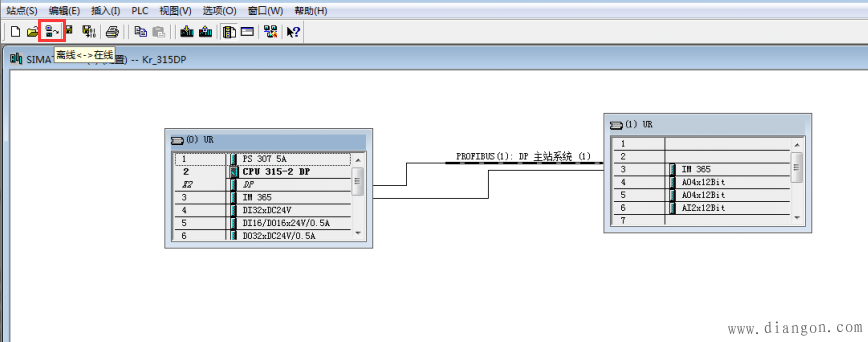

地址间断连续，说明模拟量模块有问题，在硬件组态中点击“离线—在线”

提示模块错误

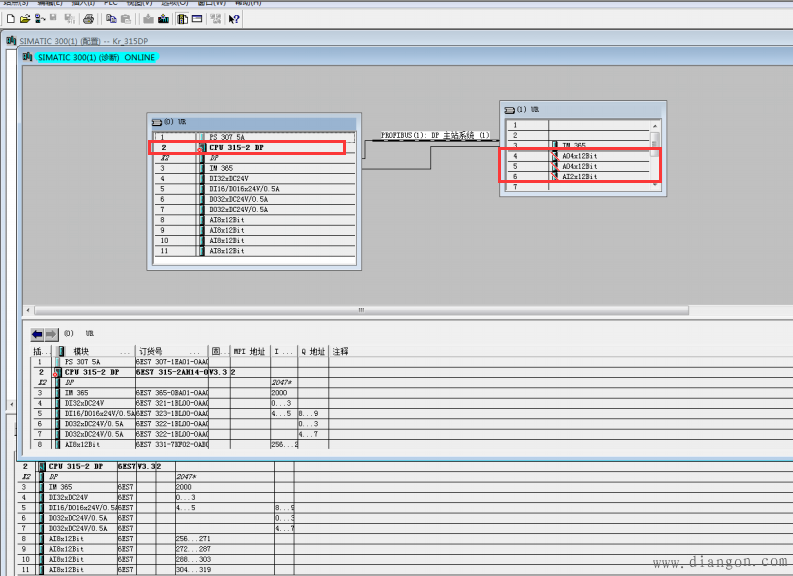

如下图：IM 365后面挂的3个模块都出现红叉，错误

遇见这个问题 极有可能是IM365与第一个AO模块中间的U型连接器坏掉了，从而后面几个模块都不发正常连接

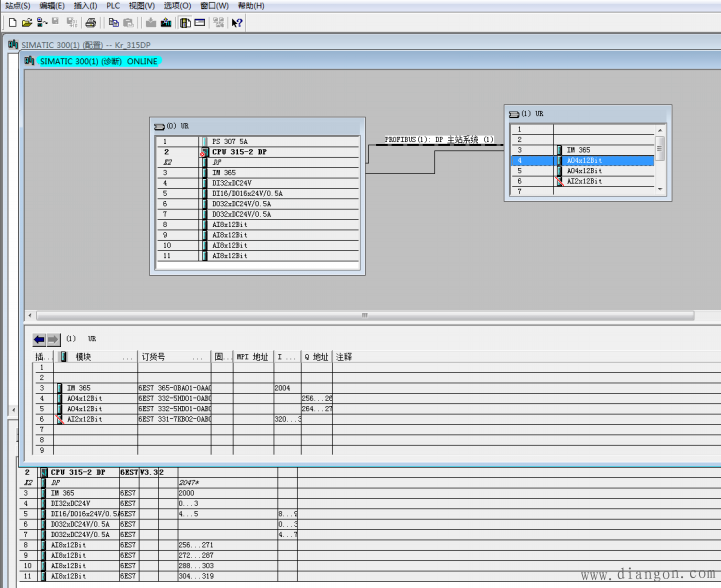

解决方法：IM365与AO模块的U型连接器与最后吗的AO与AI模块的U型连接器对换一下位置然后再在线查看，提示最后一个AI模块出现红叉，连接出错。说明问题就是处在U型连接器上面
