多路模拟开关

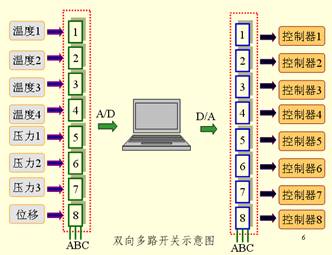

　模拟开关是一种能够按照控制指令模拟信号传输进行通、断控制的电子器件。

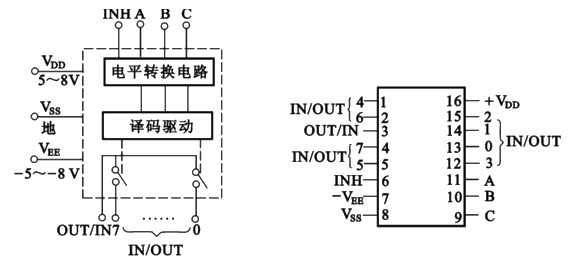

　　CC4051是一个允许双向使用的CMOS多路开关集成芯片，它既可用于8路到1路的切换(用于A/D)，又可用于1路到8路的切换(用于D/A)。其原理电路如下左图所示，芯片管脚分布图如下右图所示：
　　左图中，左侧三个信号V_DD、V_ss、V_EE是芯片供电电源。
　　上面A、B、C分别为三位数字信号控制输入端，它们组成的二进制数ABC决定了8路模拟开关的其中1路处于导通状态，其它7路处于断开状态。三位二进制数正好组成8种电路状态，与8路开关状态相对应。INH为数字信号ABC输入高电平参考电压输入端。
　　下面0~7为八路模拟输入（或输出），OUT/IN为一路模拟输出（或输入）。
