二极管的应用电路

　　在电子技术中二极管电路应用很广泛，它的基本应用电路有限幅电路、整流电路、钳位电路、开关电路等。
　　判断二极管在电路中的工作状态，常用的方法是：
　　首先假设二极管断开，求得二极管阳极和阴极之间将承受的电压U，
　　U >导通电压，二极管正向偏置，导通；
　　U <导通电压，二极管反向偏置，截止。

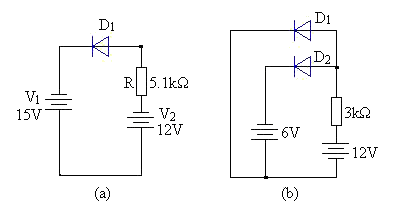

　　例1. 设图示电路中各二极管性能理想，试判断各电路的二极管是导通还是截止？ 　　解：对于图（a）：
　　D₁断开，电路如下图所示。 　　U_BA=15－12＝3V>0V
　　结论：D₁导通
　　对于图（b）：

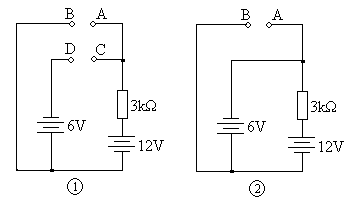

　　（1）D₁、D₂均断开，电路如图①所示。
　　　　U_AB=12V
　　　　U_CD=12 6=18V
　　（2）U_CD>U_AB，D₂优先导通
　　　　D₂用导线代替，判断D₁，电路如图②所示。 　　　　U_AB=－6V<0， D₁截止。
　　（3）综上分析得
　　　　D₁截止，D₂导通。

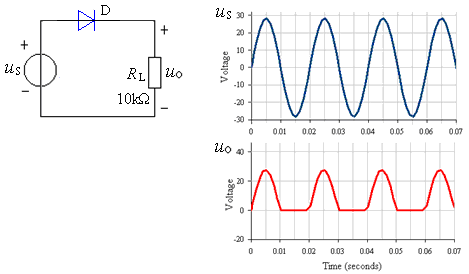

　　例2. （整流电路）单向半波整流电路，输出电压u_s＝Umsinωt，波形如图所示，试画出输出电压u_o的波形。 　　分析：利用二极管的单向导电性
　　当u_s>0，D导通，u_o=u_s；
　　当u_s<0，D截止，u_o=0。
　　输出波形图如上所示。

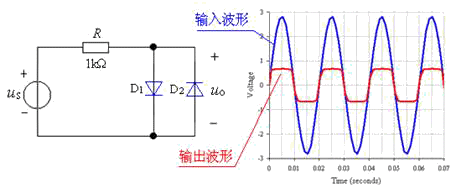

　　例3. （限幅电路）电路如图所示，输入电压u_s波形如图，试画出输出电压u_o的波形。二极管导通压降为0.7V。 　　分析：
　　二极管D₁、D₂用恒压源模型，U_ON=0.7V。
　　当u_s>U_ON时，D₁导通，D₂截止，u_o=0.7V；
　　当u_s<−U_ON时，D₂导通，D₁截止，u_o=−0.7V；
　　当| u_s | < U_ON时，D₁、D₂均截止，u_o= u_s。
　　输出电压被限幅在±0.7V，称双向限幅电路。
